HBC контролери Mitsubishi Electric CMB-WP108V-GA1, CMB-WP1016V-GA1, CMB-WP108V-GB1 і CMB-WP1016V-GB1 для мультизональних систем Mitsubishi Electric City Multi HYBRID R2 (PURY-P YLM-A)

НВС-контролери CMB-WP108V-GA1, CMB-WP1016V-GA1, CMB-WP108V-GB1 і CMB-WP1016V-GB1 направляють холодоагент, що надходить від зовнішнього блоку Mitsubishi Electric City Multi HYBRID R2 в пластинчасті теплообмінники «фреон-вода» і регулюють процеси теплообміну в них.

В першому теплообміннику відбувається конденсація холодоагенту і нагрівання теплоносія, в другому — випаровування холодоагенту (після його попереднього дроселювання) і охолодження теплоносія. Газоподібний холодоагент низького тиску повертається в зовнішній блок Mitsubishi Electric PURY-P YLM-A. Таким чином формуються 2 контури теплоносія: гарячий і холодний, які блоком 3-х ходових клапанів направляються у внутрішні блоки, що працюють у режимі нагрівання і охолодження повітря відповідно.

НВС-контролери CMB-WP108V-GA1, CMB-WP1016V-GA1, CMB-WP108V-GB1 і CMB-WP1016V-GB1 оснащені двома економічними циркуляційними насосами для кожного з контурів, а також штуцером для підключення зовнішнього розширювального бака.

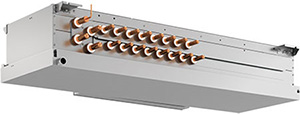

	»»»	Зовнішній вигляд HBC контролера Mitsubishi Electric CMB-WP108V-GA1

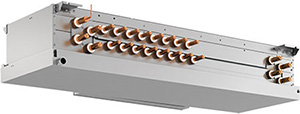

	»»»	Зовнішній вигляд HBC контролера Mitsubishi Electric CMB-WP108V-GB1

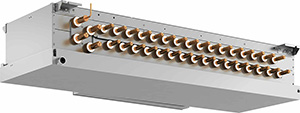

	»»»	Зовнішній вигляд HBC контролера Mitsubishi Electric CMB-WP1016V-GA1

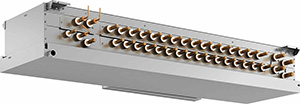

	»»»	Зовнішній вигляд HBC контролера Mitsubishi Electric CMB-WP1016V-GB1
	»»»	Внутрішня структура HBC контролерів Mitsubishi Electric CMB-WP
	»»»	Технічні характеристики HBC контролера Mitsubishi Electric CMB-WP108/1016V-GA1/GB1
