Технічні характеристики кондиціонерів Mitsubishi Electric MSZ-EF VE3



Спліт-системи на базі зовнішніх блоків MUZ-EF VE (холодоагент R410a)

Внутрішній блок (ВБ)
MSZ-EF22VE3
(B/S/W)
MSZ-EF25VE3
(B/S/W)
MSZ-EF35VE3
(B/S/W)
MSZ-EF42VE3
(B/S/W)
MSZ-EF50VE3
(B/S/W)
Зовнішній блок (ЗБ)
тільки
у складі
мультисистем
MUZ-EF25VE
MUZ-EF35VE
MUZ-EF42VE
MUZ-EF502VE
  Холодоагент
R410a
  Електроживлення
220–240 B, 1 фаза, 50 Гц
  Охолодження
  продуктивність (мін.–макс.)
кВт
2,2
2,5 (1,2 - 3,4)
3,5 (1,4 - 4,0)
4,2 (0,9 - 4,6)
5,0 (1,4 - 5,4)
  споживана потужність
кВт
-
0,545
0,910
1,280
1,560
  сезонна енергоефективність SEER
-
8,5 (A+++)
8,5 (A+++)
7,7 (A++)
7,2 (A++)
  рівень звукового тиску ВБ
дБ(А)
21-23-29-36-42
21-23-29-36-42
21-24-29-36-42
28-31-35-39-42
30-33-36-40-43
  рівень звукової потужності ВБ
дБ(А)
60
60
60
60
60
  рівень звукового тиску ЗБ
дБ(А)
-
47
49
50
52
  рівень звукової потужності ЗБ
дБ(А)
-
58
61
62
65
  витрата повітря ВБ
м3/год
240-630
240-630
240-630
348-618
348-660
  Опалення
  продуктивність (мін.–макс.)
кВт
2,5
3,2 (1,1 - 4,2)
4,0 (1,8 - 5,5)
5,4 (1,4 - 6,3)
5,8 (1,6 - 7,5)
  споживана потужність
кВт
-
0,700
0,955
1,460
1,565
  сезонна енергоефективність SCOP
-
4,7 (A++)
4,6 (A++)
4,6 (A++)
4,5 (A++)
  рівень звукового тиску ВБ
дБ(А)
21-24-29-37-45
21-24-29-37-45
21-24-30-38-46
28-30-35-41-48
30-33-37-43-49
  рівень звукового тиску ЗБ
дБ(А)
-
48
50
51
52
  витрата повітря ВБ
м3/год
240-714
240-714
240-762
330-762
384-792
  Максимальний робочий струм
А
-
7,3
8,5
9,5
12,4
  Діаметр труб
  рідина
мм (дюйм)
6,35 (1/4)
  газ
мм (дюйм)
9,52 (3/8)
12,7 (1/2)
  Фреонопровід
  між блоками
  довжина
м
-
20
30
  перепад висот
м
-
12
15
  Гарантований
  діапазон зовнішніх
  температур
  охолодження
°С
–10 ~ +46ºC за сухим термометром
  опалення
°С
–15 ~ +24ºC за вологим термометром (–20 1 ~ +24ºC за вологим термометром)
  Завод (країна)
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таїланд)
  Внутрішній
  блок
  споживана потужність
Вт
27
27
31
31
34
  розміри Ш×Г×В
мм
895×195×299
  вага
кг
11,5
  Зовнішній
  блок
  розміри Ш×Г×В
мм
-
800×285×550
840×330×880
  вага
кг
-
30
35
35
54
  заводське заправлення фреону R410a
кг
-
0,80
1,15
1,15
1,45


1 При інтенсивній експлуатації у режимі опалення при мінусовій температурі зовнішнього повітря рекомендується встановлювати в піддон зовнішнього блоку MUZ-LN VG2 електричний нагрівач для запобігання замерзання конденсату.



Опції (аксесуари) для настінного кондиціонера Mitsubishi Electric серії MSZ-EF VE3 / MUZ-EF VE


Назва
Опис
1
   Змінний елемент бактерицидного фільтру з іонами срібла (рекомендується заміна 1 раз на рік).
2
   Повнофункціональний дротовий пульт управління (для підключення необхідний інтерфейс MAC-334IF-E).
3
   Спрощений дротовий пульт управління (для підключення необхідний інтерфейс MAC-334IF-E).
4
   Решітка зовнішнього блоку для зміни напрямку викиду повітря (MUZ-EF25/35/42VE).
5
   Решітка зовнішнього блоку для зміни напрямку викиду повітря (MUZ-EF50VE).
6
   Комбінований інтерфейс для підключення до сигнальної лінії M-NET VRF-систем City Multi,
   а також для підключення дротового пульта і зовнішніх ланцюгів управління і контролю.
7
   Конвертер для підключення зовнішніх ланцюгів управління і контролю.
8
   WiFi-інтерфейс для місцевого і дистанційного управління.
9
   Конвертер для підключення до мережі KNX TP-1 (EIB) (стара назва ME-AC-KNX-1-V2)
10
   Конвертер для підключення до мережі RS485 / Modbus RTU (стара назва ME-AC-MBS-1)
11
   Нагрівач піддону зовнішнього блоку MUZ-EF42VE.
12
   Нагрівач піддону зовнішнього блоку MUZ-EF50VE.

Примітка:
Нагрівач піддону MAC-643BH-E може бути застосований у зовнішніх блоках MUZ-EF25/35VE. Однак для цього необхідно замінити плату інвертора на E12 G13 451 (MUZ-EF25VE) або E12 G14 451 (MUZ-EF35VE).



Розміри

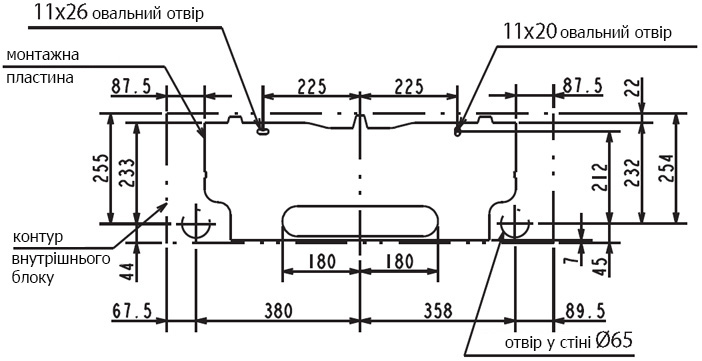

Внутрішні блоки: MSZ-EF22VE3(B/S/W), MSZ-EF25VE3(B/S/W), MSZ-EF35VE3(B/S/W), MSZ-EF42VE3(B/S/W), MSZ-EF50VE3(B/S/W)







​​​​​​
  Фреоно-
  провід
  Термоізоляція
 ø37 (зовнішній діаметр)
  Рідина
 Ø6,35 мм - 0,5 м (вальцювання Ø6,35 мм)
  Газ
 MSZ-EF25/35/42VE3: Ø9,52 мм - 0,43 м (вальцювання Ø9,52 мм)
 MSZ-EF50VE3: Ø9,52 мм - 0,43 м (вальцювання Ø12,7 мм)
  Дренажний шланг
 Зовнішній діаметр ізоляції Ø28,
 Зовнішній діаметр штуцера Ø16



Зовнішні блоки: MUZ-EF25VE, MUZ-EF35VE, MUZ-EF42VE







​​
​​

Якщо кондиціонер Mitsubishi Electric MSZ-EF встановлюється на рамі, то її висота повинна у 2 рази перевищувати максимальну висоту снігового шару.





Дозаправлення холодоагенту R410a
  MSZ-EF25/35/42VE3
  30 г/м × (довжина труби холодоагенту (м) – 5)



Зовнішній блок: MUZ-EF50VE





  ​​​

Якщо кондиціонер Mitsubishi Electric MSZ-EF встановлюється на рамі, то її висота повинна у 2 рази перевищувати максимальну висоту снігового шару.





Дозаправлення холодоагенту R410a
  MSZ-EF50VE3
  20 г/м × (довжина труби холодоагенту (м) – 7)




Схема з'єднань внутрішнього і зовнішнього блоків

Схема з'єднань внутрішнього блоку MSZ-EF і зовнішнього блоку MUZ-EF

кабель електроживлення (автоматичний вимикач):
MUZ-EF25/35/42VE: 3х1,5 мм2 (10 А)
MUZ-EF50VE: 3х2,5 мм2 (16 А)
