Зовнішні блоки PURY-RP YJM-B мультизональної системи Mitsubishi Electric City Multi серії R2 для модернізації з рекуперацією тепла

Компанія Mitsubishi Electric розробила спеціальні зовнішні агрегати серії REPLACE R2, які можуть бути встановлені на старі трубопроводи холодоагенту (трубопровіди, що використовуються в системах на R22), і в яких японський виробник застосував унікальну технологію рекуперації тепла.

У режимі промивання напрямок руху холодоагенту в системі відповідає режиму охолодження. Додаткову конденсацію і випаровування холодоагенту забезпечує пластинчастий теплообмінник в зовнішньому блоці Mitsubishi Electric PURY-RP YJM-B. Перед надходженням в магістраль тиск холодоагенту зменшується за допомогою електронного розширювального вентиля до значення, що відповідає холодоагенту R22. Процес конденсації в зовнішньому блоці Mitsubishi Electric PURY-RP YJM-B підтримується таким чином, щоб на виході була двофазна суміш рідина/газ, яка потім пропускається через всі елементи старого гідравлічного контуру, а також через внутрішні блоки. Далі в акумуляторі зовнішнього блоку холодоагент відокремлюється від мастила, після чого мінеральне мастило блокується в спеціальному резервуарі — мастилової пастці.

Промивка відбувається за рахунок того, що газова фаза холодоагенту, що має високу швидкість, рухається в центральній частині трубопроводу і розганяє рідкий холодоагент. Швидкість його стає достатньою для відриву мастилових крапель від внутрішньої поверхні труби. За дві години роботи у режимі промивання видаляється все мінеральне масло з трубопроводів. Технологія промивання магістралі сумішшю рідкого і газоподібного фреону запатентована компанією Mitsubishi Electric, а в 2007 році отримана нагорода Японського Інституту Інновацій.

За можливостями і застосовуваним технологіям рекуперації тепла VRF-системи Mitsubishi Electric PURY-RP YJM-B ідентичні стандартної серії PURY-P YJM.

• Єдина у світі двотрубна мультизональна VRF-система з утилізацією тепла. Обов'язковим компонентом VRF-системи Mitsubishi Electric PURY-RP YJM-B є ВС-контролер або WCB-контролер.
• VRF-системи Mitsubishi Electric PURY-RP YJM-B володіють можливістю підключати внутрішні блоки сумарною продуктивністю до 150%. Сумарна настановна потужність внутрішніх блоків може бути збільшена до 200% (для того, щоб задіяти цю можливість, слід проконсультуватися з постачальником обладнання).
• У всіх моделях зовнішніх блоків Mitsubishi Electric PURY-RP YJM-B застосовуються тільки компресори з інверторним приводом, тому пусковий струм не перевищує максимального значення робочого струму.
• Мінімізація кількості взаємопов'язаних компресорів для збільшення надійності VRF-системи Mitsubishi Electric PURY-RP YJM-B (не більше 3 в одному гідравлічному контурі). Передбачена аварійна робота многокомпрессорної VRF-системи з несправним компресором.
• В один гідравлічний контур VRF-систем Mitsubishi Electric PURY-RP YJM-B може бути підключено до 50 внутрішніх блоків.
• В конструкції зовнішнього блоку Mitsubishi Electric PURY-RP YJM-B передбачений ізольований відсік для компресора, що істотно зменшує рівень шуму зовнішнього агрегату в усіх напрямках.

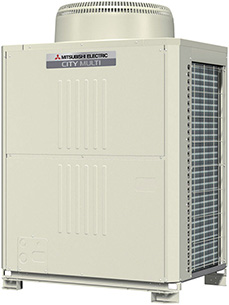

	»»»	Зовнішній вигляд зовнішніх блоків Mitsubishi Electric PURY-RP YJM-B
	»»»	Технічні характеристики VRF-системи Mitsubishi Electric PURY-RP YJM-B

Стаття "Mitsubishi Electric Replace Multi: швидка модернізація системи кондиціонування"
