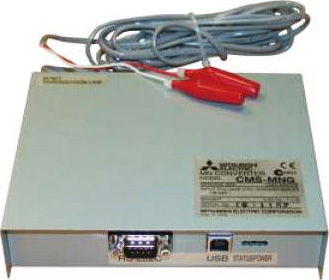

| Діагностичний прилад Mitsubishi Electric CMS-MNG-EДіагностичний прилад Mitsubishi Electric CMS-MNG-E має 2 вбудованих інтерфейсу для взаємодії з комп'ютером: RS-232C і USB. На комп'ютері повинна бути встановлена спеціалізована діагностична програма Mitsubishi Electric «Maintenance Tool». Програмно-апаратний комплекс виконує діагностичні функції та використовується для налаштування та контролю приладів PAC-YG60MCA, PAC-YG63MCA і PAC-YG66DCA. У новій діагностичній програмі Maintenance Tool версії 5.30 виробництва Mitsubishi Electric Corporation робочі параметри холодильного контуру можуть бути представлені у вигляді списку, таблиці, а також у вигляді анімованих гідравлічних схем. Анімація реалізована з високою реалістичністю, тому несе додаткове смислове навантаження. Колір лінії позначає тиск у тій чи іншій частині контуру, а анімація ілюструє напрям руху холодоагенту. За її допомогою можна визначити, через які ланцюгі рухається холодоагент, а які є глухими у даному режимі, на яких елементах повинен бути перепад температур. Наприклад, якщо закритий соленоїд, або рух фреону блокує зворотний клапан, то анімація вказує, що в даному ланцюзі руху холодоагенту немає. Нова функція застосовується до сучасних мультизональних VRF-систем серії G7 Next Stage, а також до двох попередніх поколінь: серії G5 (YJM) і серії G6 (YLM). Примітки:
|
