Регулятор расхода воздуха Systemair Tune-R с автоматическим управлением

Назначение:
Systemair Tune-R - клапан для контроля и регулирования расхода воздуха для круглых воздуховодов с ручным или механическим управлением. Крылья клапана Tune-R-2 имеют 1 класс герметичности, а клапана Tune-R-3 - 4 класс. Корпус клапанов имеет герметичность класса С (согласно с EN 1751). Идеально подходят для установки в системах вентиляции с высокими требованиями к герметичности (например: больничные палаты, кабинеты в промышленных зданиях). Специальная конструкция клапана Systemair Tune-R позволяет внешене изолировать его слоем изоляции 50 мм. Выпускаются клапаны типоразмеров Ø 80-630. Максимальная рабочая температура: 100 °С. Максимальное давление воздуха 1000 Па.

Конструкция:
Клапан Systemair Tune-R изготовлен из оцинкованной листовой стали. Втулки изготовлены из черной резины. Пластиковые прокладки изготовлены из полипропилена. Все комплектующие медленно горючие. Клапан Systemair Tune-R поставляется с поворотным приводом.

Версии клапанов Systemair Tune-R в зависимости от класса герметичности:

• 1 - Класс герметичности корпуса: А, класс герметичности крыла: 1 (без резиновых втулок на входе и не крыле);
• 2 - Класс герметичности корпуса: С, класс герметичности крыла: 1 (с резиновыми ставками на входе, без резиновых вставок на крыле);
• 3 - Класс герметичности корпуса: С, класс герметичности крыла: 4 (с резиновыми вставками на входе и на крыле).

Версии приводов к регулятору расхода воздуха Systemair Tune-R:

• M0 - подготовлен к установке привода;
• M1 - 230V поворотный привод;
• M2 - 24V поворотный привод;
• M3 - 24V, 0-10V управляемый привод;
• M4 - 230V привод с пружинным возвратом;
• M5 - 24V привод с пружинным возвратом;
• M6 - 24V, 0-10V привод с пружинным возвратом.

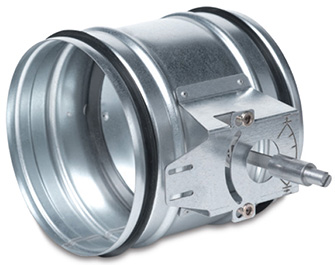

	»»»	Посмотреть внешний вид клапана Systemair Tune-R-M0

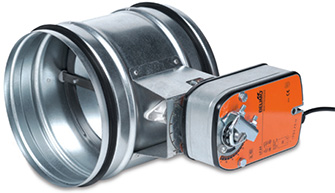

	»»»	Посмотреть внешний вид клапана Systemair Tune-R с установленным электроприводом
	»»»	Посмотреть технические характеристики клапанов Systemair Tune-R

Systemair Tune-R для воздуховодов 80-630
