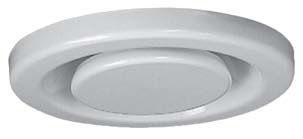

Вытяжной стальной диффузор Systemair EFF для настенного или потолочного монтажа

Назначение:
Systemair EFF является вытяжным диффузором для потолочной или настенной установки. Диффузор имеет запирающийся центральный конус, который поворачивается для регулировки давления и, соответственно, объема воздуха. Может использоваться в качестве приточного диффузора.

Конструкция:
Systemair EFF изготавливается из стального листа и покрашен белой порошковой краской (RAL 9010-80), существуют следующие диаметры: ø63 ø80, ø100, ø125, ø160 и ø200. Размер ø160 (EFF 160a) подходит как для воздуховодов диаметром 150, так и для воздуховодов диаметром 160.

Регулирование:
Конус крепится на болте, и вращается по часовой стрелке или против часовой стрелки в зависимости от необходимости уменьшить или увеличить воздушный зазор (в мм), соответствующий перепаду давления и необходимому расходу воздуха, показанному на графике. Перепад давления проверяется при помощи пробника, который устанавливается впереди диффузора за конусом клапана.

Монтаж:
Systemair EFF устанавливается в крепежное кольцо или непосредственно в воздуховод.

	»»»	Посмотреть внешний вид вытяжного стального диффузора Systemair EFF
	»»»	Посмотреть технические характеристики вытяжного стального диффузора Systemair EFF

Systemair EFF 63

Systemair EFF 80

Systemair EFF 100

Systemair EFF 125

Systemair EFF 150

Systemair EFF 160

Systemair EFF 200
