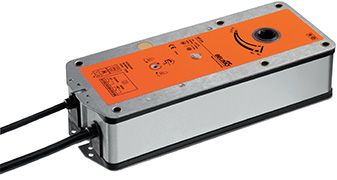

 | | Belimo BF48-5-ST |
| Электропривод Belimo BF48-5-ST для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции, с возможностью управления через устройство Belimo BSIA24-48/-R с импульсным управлением
Основные характеристики электропривода Belimo BF48-5-ST:
-
Крутящий момент 18/12 Нм;
-
Угол поворота 90°;
-
Номинальное напряжение 48 В ~/=;
-
Управление: открыто/закрыто;
-
2 встроенных вспомогательных переключателя;
-
Поворот заслонки через передающее звено 12 мм;
Особенности электропривода Belimo BF48-5-ST:
-
принцип действия - при перемещении заслонки клапана в нормальное рабочее положение в электроприводе Belimo BF48-5-ST взводится возвратная пружина; при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.;
-
сигнализация положений - электропривод Belimo BF48-5-ST содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе;
-
ручное управление - возможно ручное управление заслонкой, а также фиксирование ее в любом положении; разблокировка осуществляется либо вручную, либо автоматически при подаче питания на электропривод;
-
соединение - электроприводы Belimo BF48-5-ST снабжены специальными штепселями; с их помощью привод может подключаться к устройству управления Belimo BSIA24-48 или Belimo BSIA24-48-R.
Аксессуары электропривода Belimo BF48-5-ST:
|
Описание
|
Тип
|
|
Электрические аксессуары
|
|
Термоэлектрическое размыкающее устройство
|
BAE72(-F-ST)
|
|
Термоэлектрическое размыкающее устройство
с кнопкой тестирования
|
BAE72-S(-F-ST)
|
|
Вспомогательные
переключатели
|
1 однополюсный с двойным переключением
6 А (2.5 А), 5 В=...250В~
|
SN1
|
|
2 однополюсных с двойным переключением
6 А (2.5 А), 5 В=...250В~
|
SN2-C7
|
|
Устройства питания и управления
|
|
Устройство управления
|
BSIA24-48
|
|
Устройство управления с токовым прерывателем
|
BSIA24-48-R
|
|
