Бытовой горизонтальный приточно-вытяжной вентагрегат Systemair VX с пластинчатым рекуператором

Бытовой приточно-вытяжной агрегат Systemair VX является моноблочной системой, спроектированной для создания комфортных условий с помощью вентиляции небольших помещений (таких как заправочные станции, школы, магазины, офисы и др.). Агрегат поддерживает на нужном уровне температуру, влажность и чистоту воздуха. Компания Systemair при разработке создавала систему, которая будет не только очищать и подавать свежий воздух, но так же будет и подогревать вновь подаваемый воздух в режиме поддержания нужной температуры с помощью воздухонагревателей. Блок автоматики руководит работой вентагрегата Systemair VX по заданным изготовителем алгоритмам.

Существует три модификации Systemair серии VX:

• Агрегаты модификации TV/P;
• Агрегаты модификации VX EV L с левосторонним расположением панели управления на корпусе агрегата;
• Агрегаты модификации VX EV R с правосторонним расположением панели управления на корпусе агрегата;

Особенности конструкции воздухообрабатывающего агрегата Systemair VX:

• 5 типоразмеров блоков;
• Расход воздуха до 720 м3/час;
• Пластинчатый (КПД может достигать 65% утилизации тепла при сбалансированной вентиляции);
• Эффективный пластинчатый теплообменник, с защитой от замораживания;
• Смонтированный внутри корпуса агрегата электрический воздухонагреватель;
• Корпус изготовлен из двойных листов гальванизированной стали, окрашеных порошковой эмалью и покрытых звукоизоляцией изнутри в виде слоя минеральной ваты толщиной 20 мм;
• Модели VX 250 TV/P и VX 400 EV оснащены вентиляторами одностороннего всасывания. Модели VX 700 EV оснащены вентиляторами двухстороннего всасывания;
• В агрегате VX используются вентиляторы, которые сочетают компактность с хорошими аэродинамическими характеристиками. Двигатели вентиляторов имеют встроенные термоконтакты;
• Регулирование скорости вентилятора и работы агрегата осуществляется с помощью пульта управления (идет в комплекте);
• Приточная температура поддерживается при помощи пульта управления (идет в комплекте);
• Карманные фильтры класса F7 расположен со стороны забора воздуха и G3 - на стороне удаляемого воздуха;
• Агрегат укомплектован автоматикой (встроенная панель управления входит в комплект поставки); двумя центробежными вентиляторами, приточным и вытяжным; пластинчатым теплообменником перекрестного тока, фильтрами и двумя электрическими нагревателями (один - для догрева приточного воздуха, второй - для оттаивания пластинчатого теплообменника). Пластинчатый теплообменник может быть заменен летним блоком на период, когда утилизация тепла не требуется;
• Подсоединение к сети посредством кабеля длиной 1 м и штепсельной вилки с заземлением;
• VX 400-700 EV: 4-х жильный (12В) управляющий кабель для подключения дополнительной контрольной панели, если устанавливается. Подсоединение осуществляется через внешний штепсельный разъем или через контакторы в распределительной коробке. Рекомендуется использовать сдвоенный штепсельный разъем для подключения более чем одной контрольной панели;
• Для сбора и отвода конденсата, образующегося в теплообменнике, следует предусмотреть систему слива. Для защиты от замораживания на линии вытяжного воздуха агрегат оснащен термостатом (FT) после теплообменника и электрическим нагревателем перед теплообменником. При снижении температуры удаляемого воздуха ниже уставки термостат (FT) подает сигнал для включения нагревателя перед теплообменником;
• Декоративная панель белого цвета, состоящая из 3 элементов, поставляется в качестве дополнительной принадлежности для настенных агрегатов. Панель предназначена для закрывания соединений воздуховода между потолком и агрегатом (для моделей VX TV/P и VX EV);
• Электрический воздухонагреватель в вытяжном воздухе обеспечивает оттаивание агрегата при необходимости. При активации режима оттаивания на пульте управления начинает мигать соответствующий индикатор. Для экономии электроэнергии установлен переключатель, исключающий одновременное включение двух воздухонагревателей одновременно;
• Агрегаты VX 250 TV/P не оборудованы индикатором необходимости замены фильтра;
• Агрегаты VX 250 TV/P не оттаиваются за счет электрического воздухонагревателя: это происходит за счет теплоты удаляемого воздуха;
• При включении блока воздухонагревателя загорается соответствующий индикатор на пульте управления (кроме моделей VX 250 TV/P);
• Простота установки, тихое функционирование, компактность конструкции, малые размеры;

	»»»	Посмотреть внешний вид бытового вертикального приточно-вытяжного агрегата Systemair VX 250 TV/P
	»»»	Посмотреть внешний вид бытового вертикального приточно-вытяжного агрегата Systemair VX 400-700 EV
	»»»	Посмотреть технические характеристики бытового горизонтального приточно-вытяжного агрегата Systemair VX

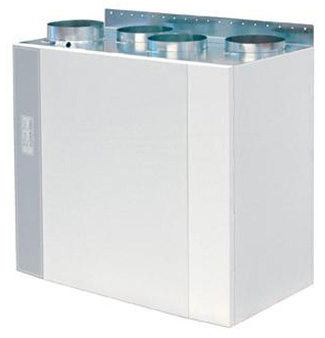

Systemair VX 250 TV/P
производительность по воздуху - до 240 м3/час

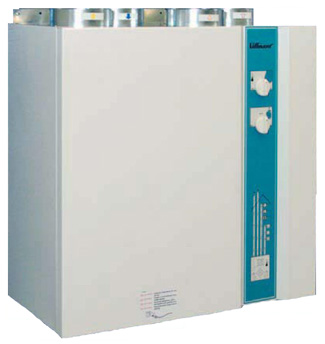

Systemair VX 400 EV
производительность по воздуху - до 370 м3/час

Systemair VX 700 EV
производительность по воздуху - до 720 м3/час
