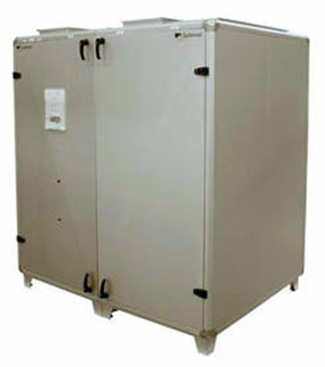

Компактный воздухообрабатывающий агрегат Systemair TOPVEX TR с роторным теплообменником и водяным или электрическим нагревателем

Центральный кондиционер, компактный воздухообрабатывающий агрегат Systemair TOPVEX TR является моноблочной системой, спроектированной для создания комфортных условий. Агрегат поддерживает на нужном уровне температуру, влажность и чистоту воздуха. Кроме вентилирования помещений и фильтрации воздуха он рекуперирует (переносит) теплоту между удаляющимся и поступающим воздухом. Компания Systemair при разработке создавала систему, которая будет не только охлаждать воздух, но так же будет и подогревать вновь подаваемый воздух в режиме рекуперации. Встроенный блок автоматики руководит работой вентустановки Systemair TOPVEX TR по заданным изготовителем алгоритмам.

Применены ЕС-двигатели в компактных воздухообрабатывающих агрегатах Systemair TOPVEX TR - это означает использование интеллектуальной технологии, задействующей интегральную электронную систему управления, позволяющую убедиться, что двигатель всегда работает с оптимальной нагрузкой. В сравнении с AC двигателями, эффективность использования энергии в EC-двигателях гораздо выше. Преимущество вентиляторов вентагрегата Systemair TOPVEX TR в экономичном энергопотреблении и простоте управления. Встроенная электронная система управления может изменять скорость для точного соответствия требованиям по расходу воздуха и работать с высоким уровнем эффективности. Для одинаковых расходов воздуха вентиляторы Systemair вентагрегата TOPVEX TR потребляют существенно меньшее количество энергии, чем вентиляторы с АС двигателями. Другой особенностью энергоэффективных двигателей является их потенциал энергосбережения, не только при полной, но особенно и при частичной нагрузке. В таких режимах работы потери эффективности намного меньше, чем у асинхронных двигателей аналогичной мощности. Сниженное энергопотребление гарантирует снижение эксплуатационных расходов.

Существует одна модификации Systemair серии TOPVEX TR:

• Агрегаты с роторным теплообменником;

Особенности конструкции воздухообрабатывающего агрегата Systemair TOPVEX TR:

• 6 типоразмеров блоков TOPVEX TR;
• Расход воздуха 320-6800 м3/час;
• Роторный (теплообменник с высоким КПД до 85% утилизации тепла и возможностью возврата влаги);
• Корпус установок изготовлены из полых замкнутых профилей и литых алюминиевых уголков; коррозионностойкое алюцинковое покрытие AZ185 корпуса и сендвич панелей;
• 2 центробежных вентилятора, двустороннего всасывания, каждый с непосредственным приводом от EC-электродвигателей;
• Фильтры класса G5 (F7 опционально), расположены перед системой рекуперации со стороны забора и выброса воздуха;
• Седвич панели изготовлены из двух слоев листовой стали, защищенной от коррозии алюцинковым покрытием AZ185;
• Агрегаты TOPVEX TR могут стандартно поставляться со встроенной заводской системой автоматики; при поставке контроллер имеет заводские настройки, которых агрегат тестируется на заводе перед отгрузкой;
• Простота установки, тихое функционирование, компактность конструкции, малые размеры;

Дополнительные опции (некоторые из них) контроллера компактного вентагрегата Systemair TOPVEX TR:

• Недельный планировщик;
• Утилизация холода для теплого времени года (если установлен внешний охладитель);
• Управление расходом воздуха по датчикам CO2/влажности, датчикам присутствия и т.д.;
• Общий аварийный сигнал для централизованного контроля большого количества агрегатов;
• Централизованный контроль позволяет на ранней стадии определить отклонения в работе (например, загрязнение фильтров);

Дополнительные опции (некоторые из них) комплектации компактного вентагрегата Systemair TOPVEX TR:

• EFD: Воздушные клапаны оборудованы электроприводом с пружинным возвратом (24В);
• Combi CVVX: Решетка разделяет потоки наружного и отработанного воздуха, исключая возможность их смешивания;
• Карманные фильтры класса от F5 до F7;
• AQM: электропривод водяного вентиля. Микропроцессорный электропривод управляется сигналом 0…10В от контроллера агрегата. Напряжение электропитания 24 В. Электропривод оснащен автоматическим регулятором хода штока;
• CWK: Водяной воздухоохладитель для круглых воздуховодов. Хладагент – холодная вода или раствор гликоля;
• PGK: водяной воздухоохладитель для прямоугольных воздуховодов. Хладагент – холодная вода или раствор гликоля;
• DVH: Водяной воздухонагреватель. Изготавливается из медных трубок с алюминиевым оребрением и имеет корпус из оцинкованного стального листа. Максимальная температура теплоносителя 130°С;
• STV/STR: 2/3-ходовой водяной вентиль STV/STR это 2/3-ходовой вентиль предназначен для регулирования подачи горячей воды в нагреватель. Вентиль используется с приводом AQM;
• DXRE: Фреоновый воздухоохладитель, предназначен для центральных систем кондиционирования, а также для зональных систем, когда требуется охлаждать воздух для отдельных помещений (зон);
• DE: Каплеотделитель рекомендуется устанавливать на выходе из теплообменника при скоростях воздушного потока выше 2.5 м/с для предотвращения попадания капель воды в систему воздуховодов;
• EL: Нагреватель электрический;
• HW: Нагреватель водяной;

	»»»	Посмотреть внешний вид компактного воздухообрабатывающего агрегата Systemair TOPVEX TR 03-04
	»»»	Посмотреть внешний вид компактного воздухообрабатывающего агрегата Systemair TOPVEX TR 06-15
	»»»	Посмотреть технические характеристики компактного воздухообрабатывающего агрегата Systemair TOPVEX TR

Systemair TOPVEX TR 03 - Systemair TOPVEX TR 15
производительность по воздуху - от 320 до 6800 м3/час
