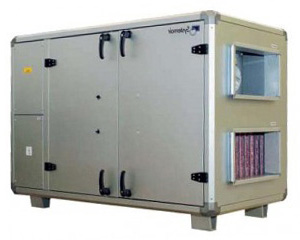

Компактний вентиляційний агрегат Systemair TOPVEX SR з роторним теплообмінником і водяним або електричним нагрівачем

Центральний кондиціонер, компактний вентиляційний агрегат Systemair TOPVEX SR є моноблочною системою, спроектованою для створення комфортних умов. Агрегат підтримує на потрібному рівні температуру, вологість і чистоту повітря. Крім вентилювання приміщень та фільтрації повітря він рекуперує (переносить) теплоту між припливним і витяжним повітрям. Компанія Systemair при розробці створювала систему, яка буде не тільки охолоджувати повітря, але так само буде і підігрівати повітря, яке подається в режимі рекуперації. Вбудований блок автоматики керує роботою вентустановки Systemair TOPVEX SR по заданих виробником алгоритмам.

Застосовані ЕС-двигуни у компактних вентиляційних агрегатах Systemair TOPVEX SR - це означає використання інтелектуальної технології, яка застосовує електронну інтегральну систему управління, що дозволяє переконатися, що двигун завжди працює з оптимальним навантаженням. У порівнянні з AC-двигунами, ефективність використання енергії в EC-двигунах набагато вище. Перевага вентиляторів вентагрегата Systemair TOPVEX SR в економічному енергоспоживанні і простоті управління. Вбудована електронна система управління може змінювати швидкість для точній відповідності вимогам по витраті повітря і працювати з високим рівнем ефективності. Для однакових витрат повітря вентилятори Systemair вентагрегата TOPVEX SR споживають значно менше енергії, ніж вентилятори з АС-двигунами. Іншою особливістю енергоефективних двигунів є їх потенціал енергозбереження, не тільки при повній, але особливо і при частковому навантаженні. В таких режимах роботи втрати ефективності набагато менше, ніж у асинхронних двигунів аналогічної потужності. Знижене енергоспоживання гарантує зниження експлуатаційних витрат.

Існує єдина модифікація Systemair серії SR TOPVEX:

• Агрегати з роторним теплообмінником;

Особливості конструкції вентіляційного агрегату Systemair TOPVEX SR:

• 6 типорозмірів блоків TOPVEX SR;
• Витрата повітря 360-6800 м3/год;
• Роторний теплообмінник з високим ККД (до 85% утилізації тепла і можливістю повернення вологи);
• Корпус установок виготовлен з порожнистих замкнутих профілів і литих алюмінієвих куточків; корозійностійке алюцинкове покриття AZ185 корпусу і сендвіч панелей;
• 2 відцентрових вентилятора, двостороннього всмоктування, кожен з безпосереднім приводом від EC-електродвигунів;
• Фільтри класу G5 (F7 опціонально), розташовані перед системою рекуперації з боку забору і викиду повітря;
• Седвич панелі виготовлені з двох шарів листової сталі, захищеної від корозії алюцинковим покриттям AZ185;
• Агрегати TOPVEX SR можуть стандартно постачатися з вбудованою заводський системою автоматики; при постачанні контролер має заводські налаштування, при яких агрегат тестується на заводі перед відвантаженням;
• Простота монтажу, тихе функціонування, компактність конструкції, малі розміри;

Додаткові опції (деякі з них) контролера компактного вентагрегата Systemair TOPVEX SR:

• Планувальник тижневий;
• Утилізація холоду для теплої пори року (якщо встановлений зовнішній охолоджувач);
• Управління витратою повітря по датчикам CO2/вологості, датчиків присутності і т.д.;
• Загальний аварійний сигнал для централізованого контролю великої кількості агрегатів;
• Централізований контроль дозволяє на ранній стадії визначити відхилення в роботі (наприклад, забруднення фільтрів);

Додаткові опції (деякі з них) комплектації компактного вентагрегата Systemair TOPVEX SR:

• EFD: Повітряні клапани обладнані електроприводом з пружинним поверненням (24В);
• Combi CVVX: Решітка розділяє потоки зовнішнього і відпрацьованого повітря, виключаючи можливість їх змішування;
• Кишенькові фільтри класу від F5 до F7;
• AQM: електропривод водяного вентиля. Мікропроцесорний електропривід управляється сигналом 0…10 В від контролера агрегату. Напруга живлення 24В. Електропривід оснащен автоматичним регулятором ходу штока;
• CWK: Водяний охолоджувач повітря для круглих повітроводів. Холодоагент – холодна вода або розчин гліколя;
• PGK: Водяний охолоджувач повітря для прямокутних повітроводів. Холодоагент – холодна вода або розчин гліколя;
• DVH: Водяний нагрівач повітря. Виготовляється з мідних трубок з алюмінієвими ребрами і має корпус з оцинкованого сталевого листа. Максимальна температура теплоносія 130°С;
• STV/STR: 2/3-ходовий водяний вентиль, який призначен для регулювання подачі гарячої води в нагрівач. Вентиль використовується з приводом AQM;
• DXRE: Фреоновий охолоджувач повітря, призначений для центральних систем кондиціонування, а також для зональних систем, коли потрібно охолоджувати повітря для окремих приміщень (зон);
• DE: Краплевідділювач рекомендується встановлювати на виході з теплообмінника при швидкостях повітряного потоку вище 2,5 м/с для запобігання потрапляння крапель води в систему повітропроводів;

	»»»	Подивитися зовнішній вигляд компактного вентиляційного агрегату Systemair TOPVEX SR 03
	»»»	Подивитися зовнішній вигляд компактного вентиляційного агрегату Systemair TOPVEX SR 04-06
	»»»	Подивитися зовнішній вигляд компактного вентиляційного агрегату Systemair TOPVEX SR 07-11 E
	»»»	Технічні характеристики компактного вентиляційного агрегату Systemair TOPVEX SR

Systemair TOPVEX SR 03 - Systemair TOPVEX SR 11 E
продуктивність по повітрю - от 360 до 6800 м3/год
