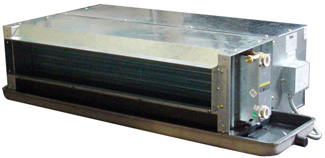

Вентиляторные доводчики канального типа McQuay MCW

Вентиляторные доводчики серии McQuay MCW предназначены для скрытого запотолочного монтажа.

Модификации выпускаемых вентиляторных доводчиков канального типа McQuay MCW:

• MCW-С: Модификация с двухтрубной системой;
• MCW-H: Модификация с четырехтрубной системой.

Основные характеристики вентиляторных доводчиков канального типа McQuay MCW:

• Собранный на заводе канальный фэнкойл комплектуется вентилятором, теплообменником/-ами, дренажным поддоном стандартной длины, электродвигателем вентилятора и всей необходимой проводкой. Воздухозаборный короб с фильтром и удлиненный дренажный поддон стандартно поставляются только для специальных исполнений – MCW-EU и MCW-PF;
• Серия MCW представлена 7 типоразмерами c 4-мя различными вариантами комплектации:

  • исполнение MCW (со стандартным дренажным поддоном, но без фильтра и воздухозаборного короба (номинальный напор 60 или 80 Па, 4 скорости));
  • исполнение MCW PF – со стандартным дренажным поддоном, воздухозаборным коробом и фильтром (номинальный напор 60 или 80 Па, 4 скорости);
  • исполнение MCW EU – 3RBF-AAA1 1, 2 с удлиненным дренажным поддоном, воздухозаборным коробом и фильтром, номинальный напор 30 Па, 4 скорости (блоки 3RBF-AAA1 подбираются по программе Version 2.8.4. или каталогу MCW_EU_ru_Italy);
  • исполнение MCW EU – 3RBF-AAAE1 с удлиненным дренажным поддоном, воздухозаборным коробом и фильтром, номинальный напор 30 Па, 3 скорости.
• Двухтрубные модели также могут быть укомплектованы электрокалориферами, мощностью от 1 до 8 кВт (в зависимости от типоразмера блока);
• Предназначены для использования в жилых и небольших коммерческих помещениях, как в сети воздуховодов, так и в качестве конечного устройства;
• За счет небольших размеров и малой высоты (всего 251 мм) легко монтируются в ограниченном свободном пространстве фальшпотолков;
• Благодаря конструктивным особенностям вентилятора, позволяющим при низкой скорости поддерживать требуемый статический напор, отличаются низким уровнем шума;
• Сторона подключения воды может быть изменена при монтаже;
• Укомплектованы клапаном для спуска воздуха.

Основные опции, предлагаемые к выпускаемым вентиляторным доводчикам канального типа McQuay MCW:

• Механический настенный термостат АС 500В (для 2- и 4-трубного исполнения): температура в помещении (регулируется за счет управления клапаном); скорость вентилятора; вкл/выкл;
• Электронные термостаты АС 8000 (с NIM-платой) и АС 8100 настенного монтажа:

  • жидкокристаллический дисплей (простой в использовании графический интерфейс, легкое считывание параметров работы и сообщений автодиагностики);
  • клавиатура (позволяет выставлять уставку температуры, скорость вентилятора, режим работы зима/лето, вкл/выкл, а также программировать расписание работы блока (таймер с 2-мя суточными уставками));
  • пульт дистанционного управления AC5300 (специальное исполнение АС8100): ИК-пульт (предназначенный для дистанционного выставления параметров работы фэнкойла).
• Внешний статический напор некоторых типоразмеров MCW EU – 3RBF-AAA1 может достигать 60 Па (характеристики блоков при условиях, отличающихся от номинальных, определяются по программе подбора Version 2.8.4. или каталогу MCW_EU_ru_Italy);
• Электронный термостат АС8000 (только для исполнения с NIM-платой) дает возможность включить блок в сеть «ведущий/ведомый», состоящую не более чем из 16 фэнкойлов, и напрямую может быть интегрирован в систему Smart Manager.

	»»»	Посмотреть внешний вид вентиляторных доводчиков канального типа McQuay MCW
	»»»	Посмотреть технические характеристики вентиляторных доводчиков канального типа McQuay MCW

Модели с 2-х трубной комплектацией

McQuay MCW 200C
Теплопроизводительность: 3,50 кВт
Холодопроизводительность: 2,2 кВт

McQuay MCW 300C
Теплопроизводительность: 5,10 кВт
Холодопроизводительность: 3,2 кВт

McQuay MCW 400C
Теплопроизводительность: 7,30 кВт
Холодопроизводительность: 4,9 кВт

McQuay MCW 600C
Теплопроизводительность: 9,96 кВт
Холодопроизводительность: 6,16 кВт

McQuay MCW 800C
Теплопроизводительность: 13,08 кВт
Холодопроизводительность: 7,81 кВт

McQuay MCW 1000C
Теплопроизводительность: 14,78 кВт
Холодопроизводительность: 8,83 кВт

McQuay MCW 1200C
Теплопроизводительность: 19,17 кВт
Холодопроизводительность: 10,7 кВт

Модели с 4-х трубной комплектацией

McQuay MCW 200H
Теплопроизводительность: 1,35 кВт
Холодопроизводительность: 2,13 кВт

McQuay MCW 300H
Теплопроизводительность: 2,28 кВт
Холодопроизводительность: 3,10 кВт

McQuay MCW 400H
Теплопроизводительность: 3,21 кВт
Холодопроизводительность: 4,26 кВт

McQuay MCW 600H
Теплопроизводительность: 4,29 кВт
Холодопроизводительность: 5,98 кВт

McQuay MCW 800H
Теплопроизводительность: 5,12 кВт
Холодопроизводительность: 7,58 кВт

McQuay MCW 1000H
Теплопроизводительность: 6,94 кВт
Холодопроизводительность: 8,57 кВт

McQuay MCW 1200H
Теплопроизводительность: 8,49 кВт
Холодопроизводительность: 10,38 кВт
