<p align="center"><font color="#045a95">Мультизональна система<br /><strong>Mitsubishi Electric City Multi<br /></strong>Зовнішні блоки з водяним контуром<br />і рекуперацією тепла<br /><strong>PQRY-P200/250/P300YLM-A1</strong></font></p>

Mitsubishi Electric PQRY-P200YLM-A1
Mitsubishi Electric PQRY-P250YLM-A1
Mitsubishi Electric PQRY-P300YLM-A1



Mitsubishi Electric PQRY-P350YLM-A1
Mitsubishi Electric PQRY-P400YLM-A1
Mitsubishi Electric PQRY-P450YLM-A1
Mitsubishi Electric PQRY-P500YLM-A1
Mitsubishi Electric PQRY-P550YLM-A1
Mitsubishi Electric PQRY-P600YLM-A1

Зовнішні блоки PQRY-P Y(S)LM-A1 мультизональної системи Mitsubishi Electric City Multi серії WY

Короткий опис приладу:

Компресорно-конденсаторні агрегати Mitsubishi Electric PQRY-P Y(S)LM-A1 з водяним контуром серії WY є альтернативою традиційним зовнішнім блокам з повітряним теплообмінником. Вони мають невеликі розміри і розташовуються усередині будівель. Застосування водяного контуру мультизональних VRF-систем дозволяє об'єднати переваги водяних і фреонових систем.

  • Температура і розхід теплоносія (води), що підводиться до фреонового теплообмінника VRF-системи Mitsubishi Electric PQRY-P YLM-A1, можуть бути оптимізовано для досягнення максимальної ефективності холодильного циклу.
  • Компресорно-конденсаторні агрегати Mitsubishi Electric PQRY-P YLM-A1 з водяним контуром можуть розташовуватися в безпосередній близькості від внутрішніх блоків, наприклад, поповерхово у висотній будівлі. Це дозволяє мінімізувати падіння продуктивності системи, пов'язане з довжиною магістралі холодоагенту.
  • Відсутній прямий теплообмін між контуром холодоагенту і зовнішнім повітрям, а проміжний контур теплоносія вносить додаткову ступінь свободи при управлінні параметрами системи. Це може бути використано при необхідності цілорічного охолодження об'єктів.
  • За рахунок організації водяного контуру знімаються обмеження на відстань і перепад висот між внутрішніми блоками мультизональної системи Mitsubishi Electric і зовнішніми приладами (градирнями). Це важливо для висотних будівель і великих комплексів будівель.
  • Якщо контур теплоносія об'єднує кілька компресорно-конденсаторних агрегатів Mitsubishi Electric PQRY-P YLM-A1, то створюється можливість утилізації тепла для нагрівання приміщень від систем, що працюють в режимі охолодження. Наприклад, в офісному приміщенні тепло від технологічних приміщень: серверних, гарячих цехів їдальнях і т. п. – буде використано для нагріву повітря в офісах.

VRF-системи Mitsubishi Electric PQRY-P Y(S)LM-A1 мають дві додаткові переваги щодо Mitsubishi Electric PQHY-P Y(S)LM-A1. Перша - це повна незалежність користувачів і можливість одночасної роботи внутрішніх блоків у режимах охолодження і опалення. Друга - максимальна ефективність за рахунок двох контурів утилізації тепла: контуру холодоагенту в рамках кожної системи і контуру теплоносія, що об'єднує кілька систем.

Обов'язковим компонентом системи WR2 є ВС-контролер або WCB-контролер.

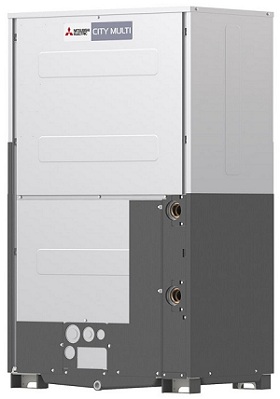

Зовнішній вигляд зовнішніх блоків Mitsubishi Electric PQRY-P200/250/300YLM-A1
Зовнішній вигляд зовнішніх блоків Mitsubishi Electric PQRY-P350/400/450/500/550/600YLM-A1
Технічні характеристики VRF-системи Mitsubishi Electric PQRY-P Y(S)LM-A1

PQRY-P200YLM-A1

22,4 кВт (охолодження)
25,0 кВт (опалення)

PQRY-P250YLM-A1

28,0 кВт (охолодження)
31,5 кВт (опалення)

PQRY-P300YLM-A1

33,5 кВт (охолодження)
37,5 кВт (опалення)

PQRY-P350YLM-A1

40,0 кВт (охолодження)
45,0 кВт (опалення)

PQRY-P400YLM-A1

45,0 кВт (охолодження)
50,0 кВт (опалення)

PQRY-P450YLM-A1

50,0 кВт (охолодження)
56,0 кВт (опалення)

PQRY-P500YLM-A1

56,0 кВт (охолодження)
63,0 кВт (опалення)

PQRY-P550YLM-A1

63,0 кВт (охолодження)
69,0 кВт (опалення)

PQRY-P600YLM-A1

69,0 кВт (охолодження)
76,5 кВт (опалення)

PQRY-P400YSLM-A1

45,0 кВт (охолодження)
50,0 кВт (опалення)

PQRY-P450YSLM-A1

50,0 кВт (охолодження)
56,0 кВт (опалення)

PQRY-P500YSLM-A1

56,0 кВт (охолодження)
63,0 кВт (опалення)

PQRY-P550YSLM-A1

63,0 кВт (охолодження)
69,0 кВт (опалення)

PQRY-P650YSHM-A1

73,0 кВт (охолодження)
81,5 кВт (опалення)

PQRY-P700YSHM-A1

80,0 кВт (охолодження)
88,5 кВт (опалення)

PQRY-P750YSHM-A1

85,0 кВт (охолодження)
95,0 кВт (опалення)

PQRY-P800YSHM-A1

90,0 кВт (охолодження)
100,0 кВт (опалення)

PQRY-P850YSHM-A1

96,0 кВт (охолодження)
108,0 кВт (опалення)

PQRY-P900YSHM-A1

101,0 кВт (охолодження)
113,0 кВт (опалення)
