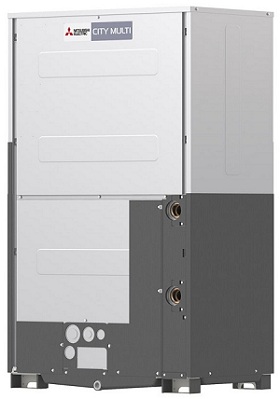

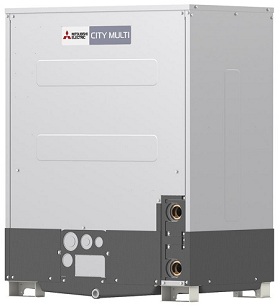

| Зовнішні блоки PQHY-P Y(S)LM-A1 мультизональної системи Mitsubishi Electric City Multi серії WY
Короткий опис приладу:
Компресорно-конденсаторні агрегати Mitsubishi Electric PQHY-P Y(S)LM-A1 з водяним контуром серії WY є альтернативою традиційним зовнішнім блокам з повітряним теплообмінником. Вони мають невеликі розміри і розташовуються усередині будівель. Застосування водяного контуру мультизональних VRF-систем дозволяє об'єднати переваги водяних і фреонових систем.
-
Температура і розхід теплоносія (води), що підводиться до фреонового теплообмінника VRF-системи Mitsubishi Electric PQHY-P YLM-A1, можуть бути оптимізовано для досягнення максимальної ефективності холодильного циклу.
-
Компресорно-конденсаторні агрегати Mitsubishi Electric PQHY-P YLM-A1 з водяним контуром можуть розташовуватися в безпосередній близькості від внутрішніх блоків, наприклад, поповерхово у висотній будівлі. Це дозволяє мінімізувати падіння продуктивності системи, пов'язане з довжиною магістралі холодоагенту.
-
Відсутній прямий теплообмін між контуром холодоагенту і зовнішнім повітрям, а проміжний контур теплоносія вносить додаткову ступінь свободи при управлінні параметрами системи. Це може бути використано при необхідності цілорічного охолодження об'єктів.
-
За рахунок організації водяного контуру знімаються обмеження на відстань і перепад висот між внутрішніми блоками мультизональної системи Mitsubishi Electric і зовнішніми приладами (градирнями). Це важливо для висотних будівель і великих комплексів будівель.
-
Якщо контур теплоносія об'єднує кілька компресорно-конденсаторних агрегатів Mitsubishi Electric PQHY-P YLM-A1, то створюється можливість утилізації тепла для нагрівання приміщень від систем, що працюють в режимі охолодження. Наприклад, в офісному приміщенні тепло від технологічних приміщень: серверних, гарячих цехів їдальнях і т. п. – буде використано для нагріву повітря в офісах.
PQHY-P200YLM-A1
22,4 кВт (охолодження)
25,0 кВт (опалення)
|
PQHY-P250YLM-A1
28,0 кВт (охолодження)
31,5 кВт (опалення)
|
PQHY-P300YLM-A1
33,5 кВт (охолодження)
37,5 кВт (опалення)
|
PQHY-P350YLM-A1
40,0 кВт (охолодження)
45,0 кВт (опалення)
|
PQHY-P400YLM-A1
45,0 кВт (охолодження)
50,0 кВт (опалення)
|
PQHY-P450YLM-A1
50,0 кВт (охолодження)
56,0 кВт (опалення)
|
PQHY-P500YLM-A1
56,0 кВт (охолодження)
63,0 кВт (опалення)
|
PQHY-P550YLM-A1
63,0 кВт (охолодження)
69,0 кВт (опалення)
|
PQHY-P600YLM-A1
69,0 кВт (охолодження)
76,5 кВт (опалення)
|
PQHY-P400YSLM-A1
45,0 кВт (охолодження)
50,0 кВт (опалення)
|
PQHY-P450YSLM-A1
50,0 кВт (охолодження)
56,0 кВт (опалення)
|
PQHY-P500YSLM-A1
56,0 кВт (охолодження)
63,0 кВт (опалення)
|
PQHY-P550YSLM-A1
63,0 кВт (охолодження)
69,0 кВт (опалення)
|
PQHY-P650YSHM-A1
73,0 кВт (охолодження)
81,5 кВт (опалення)
|
PQHY-P700YSHM-A1
80,0 кВт (охолодження)
88,5 кВт (опалення)
|
PQHY-P750YSHM-A1
85,0 кВт (охолодження)
95,0 кВт (опалення)
|
PQHY-P800YSHM-A1
90,0 кВт (охолодження)
100,0 кВт (опалення)
|
PQHY-P850YSHM-A1
96,0 кВт (охолодження)
108,0 кВт (опалення)
|
PQHY-P900YSHM-A1
101,0 кВт (охолодження)
113,0 кВт (опалення)
|
|
