<p align="center"><font color="#045a95">Мультизональна система<br /><strong>Mitsubishi Electric City Multi</strong><br />Зовнішні блоки<br /><strong>PUHY-EP200/250/300YNW-A1</strong></font></p>

Mitsubishi Electric PUHY-EP200YNW-A1
Mitsubishi Electric PUHY-EP250YNW-A1
Mitsubishi Electric PUHY-EP300YNW-A1



Mitsubishi Electric PUHY-EP350YKB-A1
Mitsubishi Electric PUHY-EP400YKB-A1
Mitsubishi Electric PUHY-EP450YKB-A1



Mitsubishi Electric PUHY-EP500YNW-A1

Високоефективні зовнішні блоки PUHY-EP Y(S)NW-A1 мультизональної системи Mitsubishi Electric City Multi серії Y

Оновлення 2020 року!!!

Опис зовнішніх блоків VRF-системи Mitsubishi Electric PUHY-EP Y(S)NW-A1:

  • Зовнішні блоки Mitsubishi Electric PUHY-EP YNW-A1 продуктивністю до 56 кВт виконані у вигляді моноблока з 1 компресором. Це спрощує монтаж і збільшує надійність системи.
  • У зовнішніх агрегатах застосовуються тільки компресори з інверторним приводом, що пояснює відсутність пускових струмів зовнішніх агрегатів, збільшує ресурс компресору, а також надійність всієї системи.
  • Інверторний привід компресору має збільшену енергоефективність за рахунок застосування оригінального алгоритму широтно-імпульсної модуляції (ШІМ) з перемодуляцією. Цей метод забезпечує збільшення вихідної напруги інвертору при високій частоті обертання приводного електродвигуна компресору, що збільшує ефективність.
  • Підігрів компресору в блоках CITY MULTI G7 (серія YNW) здійснюється статорними обмотками електродвигуна. Це забезпечує більш ефективне використання електроенергії у порівнянні із зовнішнім стрічковим нагрівачем картера компресору.
  • Система управління динамічно змінює (збільшує) температуру кипіння у залежності від навантаження на систему кондиціонування повітря з метою зниження електроспоживання у режимі охолодження. При зниженні навантаження температура кипіння збільшується, тобто знижується частота обертання компресору, і збільшується ефективність електродвигуна.
  • Покращена сезонна ефективність SEER завдяки застосуванню у зовнішньому блоці чотиристороннього теплообмінника.
  • Теплообмінник виготовлений з плоскої алюмінієвої труби.
  • Вперше у промисловості застосований інтегральний силовий модуль на основі карбіду кремнію (SiC).
  • Знижене енергоспоживання вентилятора. Новий вихідний направляючий апарат осьового вентилятору зовнішнього блоку VRF-системи Mitsubishi Electric City Multi G7 дозволяє досягти підвищеного статичного тиску при меншій частоті обертання вентилятору і зниженому електроспоживанні.
  • Довжина магістралі холодоагенту після 1-го розгалужувача може бути збільшена з 40 м до 90 м. Для цього потрібно збільшити діаметр рідинної магістралі на 1 типорозмір.
  • Перепад висот між зовнішнім і внутрішніми блоками може бути збільшений до 90 м, якщо зовнішній блок, що розташован вище внутрішніх, і до 60 м — якщо зовнішній блок нижче внутрішніх.
  • Перепад висот між внутрішніми блоками може бути збільшений з 15 м до 30 м. Для цього потрібно збільшити діаметр рідинної магістралі на 1 типорозмір.
  • В один гідравлічний контур може бути підключено до 50 внутрішніх блоків.
  • Сумарний індекс внутрішніх блоків, підключених в одну систему, може бути збільшений до 200% шляхом завантаження у зовнішній блок спеціального програмного забезпечення.
  • В один гідравлічний контур може бути підключено до 50 внутрішніх блоків.
  • Максимальна температура зовнішнього повітря становить +52ºС. Це важливо при розміщенні блоків всередині захисних конструкцій або на технічних поверхах.
  • В конструкції зовнішнього блоку Mitsubishi Electric PUHY-EP YNW-A1 передбачений ізольований відсік для компресору, що істотно зменшує рівень шуму зовнішнього агрегату в усіх напрямках.
  • Блоки підвищеної корозійної стійкості Mitsubishi Electric PUHY-EP YKB-A1-BS постачаються під замовлення.
Опис VRF-системи Mitsubishi Electric PUHY-EP Y(S)NW-A1

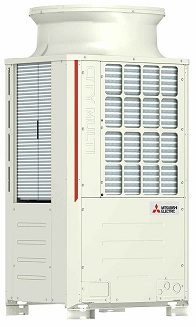

Зовнішній вигляд зовнішніх блоків Mitsubishi Electric PUHY-EP200YNW-A1, PUHY-EP250YNW-A1, PUHY-EP300YNW-A1

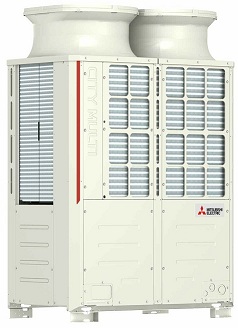

Зовнішній вигляд зовнішніх блоків Mitsubishi Electric PUHY-EP350YNW-A1, PUHY-EP400YNW-A1, PUHY-EP450YNW-A1

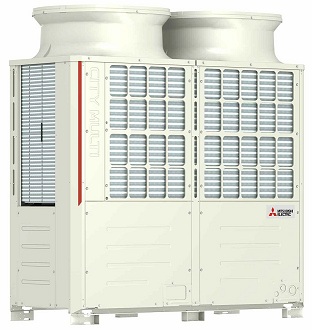

Зовнішній вигляд зовнішніх блоків Mitsubishi Electric PUHY-EP500YNW-A1
Технічні характеристики VRF-системи Mitsubishi Electric PUHY-EP Y(S)NW-A1

PUHY-EP200YNW-A1

22,4 кВт (охолодження)
22,4 кВт (опалення)

PUHY-EP250YNW-A1

28,0 кВт (охолодження)
28,0 кВт (опалення)

PUHY-EP300YNW-A1

33,5 кВт (охолодження)
33,5 кВт (опалення)

PUHY-EP350YNW-A1

40,0 кВт (охолодження)
40,0 кВт (опалення)

PUHY-EP400YNW-A1

45,0 кВт (охолодження)
45,0 кВт (опалення)

PUHY-EP450YNW-A1

50,0 кВт (охолодження)
50,0 кВт (опалення)

PUHY-EP500YNW-A1

55,0 кВт (охолодження)
55,0 кВт (опалення)

PUHY-EP550YSNW-A

63,0 кВт (охолодження)
63,0 кВт (опалення)

PUHY-EP400YSNW-A1

45,0 кВт (охолодження)
45,0 кВт (опалення)

PUHY-EP450YSNW-A1

50,0 кВт (охолодження)
50,0 кВт (опалення)

PUHY-EP500YSNW-A1

56,0 кВт (охолодження)
56,0 кВт (опалення)

PUHY-EP550YSNW-A1

63,0 кВт (охолодження)
63,0 кВт (опалення)

PUHY-EP600YSNW-A1

69,0 кВт (охолодження)
69,0 кВт (опалення)

PUHY-EP650YSNW-A1

73,0 кВт (охолодження)
73,0 кВт (опалення)

PUHY-EP700YSNW-A1

80,0 кВт (охолодження)
80,0 кВт (опалення)

PUHY-EP750YSNW-A1

85,0 кВт (охолодження)
85,0 кВт (опалення)

PUHY-EP800YSNW-A1

90,0 кВт (охолодження)
90,0 кВт (опалення)

PUHY-EP850YSNW-A1

96,0 кВт (охолодження)
96,0 кВт (опалення)

PUHY-EP900YSNW-A1

101,0 кВт (охолодження)
101,0 кВт (опалення)

PUHY-EP950YSNW-A1

108,0 кВт (охолодження)
108,0 кВт (опалення)

PUHY-EP1000YSNW-A1

113,0 кВт (охолодження)
113,0 кВт (опалення)

PUHY-EP1050YSNW-A1

118,0 кВт (охолодження)
118,0 кВт (опалення)

PUHY-EP1100YSNW-A1

124,0 кВт (охолодження)
124,0 кВт (опалення)

PUHY-EP1150YSNW-A1

130,0 кВт (охолодження)
130,0 кВт (опалення)

PUHY-EP1200YSNW-A1

136,0 кВт (охолодження)
136,0 кВт (опалення)

PUHY-EP1250YSNW-A1

140,0 кВт (охолодження)
140,0 кВт (опалення)

PUHY-EP1300YSNW-A1

146,0 кВт (охолодження)
146,0 кВт (опалення)

PUHY-EP1350YSNW-A1

150,0 кВт (охолодження)
150,0 кВт (опалення)
