Шумоізольовані вентилятори для квадратних каналів Systemair MUB CAV/VAV EC з EC-двигунами для CAV/VAV додатків

Переваги:

• Вбудовані датчики і система управління;
• Варіанти роботи: CAV (заводська установка), VAV або тільки відображення даних про витрату повітря і статичний тиск;
• Вбудований ЖК-дисплей;
• Модульна конструкція;
• Вбудований електронний захист електродвигуна;
• Низький рівень шуму;
• Може бути встановлений в будь-якому положенні;
• Технічне обслуговування, дружнє для користувача;
• EC - двигуни (низьке енергоспоживання);
• Зовнішнє управління 0-10В;
• Захисні функції інтегровані в блок управління;
• 100% регулювання швидкості.

Конструкція вентиляторів Systemair MUB CAV/VAV EC:

Корпус вентиляторів Systemair MUB CAV/VAV EC виготовлений з алюмінієвої рами (з пластиковими кутовими елементами) та панелей з оцинкованої листової сталі. Стінки корпуса вентиляторів серії Systemair CAV/VAV MUB EC утворюють каркас з 2-х листів 1 мм сталі з наповненням тепло- і звукоізоляцією у вигляді шару мінеральної вати товщиною 20 мм. Щоб уникнути конденсації всередині корпусу рама має конденсаційні канали. Корпус має фланці по 25 мм. Осьові вентилятори серії Systemair MUB CAV/VAV EC одностороннього всмоктування оснащені робочим колесом з загнутими назад лопатками і обслуговуваними двигунами із зовнішнім ротором (EC). Дані вентилятори забезпечують високий статичний тиск і відрізняються високою ефективністю. Дані вентилятори можна використовувати як в припливної, так і в витяжної вентиляції. Вентилятори містять модуль управління Systemair PCA 1000D для систем з постійною витратою повітря.

Двигун вентилятора Systemair MUB CAV/VAV EC:

Використовуються EC-двигуни із зовнішнім ротором. Вентилятори Systemair MUB CAV/VAV EC мають вбудований електронний термозахист. Живлення електродвигунів від мережі 50 або 60 Гц. Напруга живлення однофазних електродвигунів може змінюватися від 200 до 277, трифазних - від 380 до 480 В. Швидкість обертання регулюється за допомогою зовнішнього сигналу 0-10 В.

Монтаж вентиляторів Systemair MUB CAV/VAV EC:

Вентилятори Systemair MUB CAV/VAV EC встановлюються безпосередньо в повітроводи квадратного перерізу. Вентилятори дозволено встановлювати в будь-якому положенні.

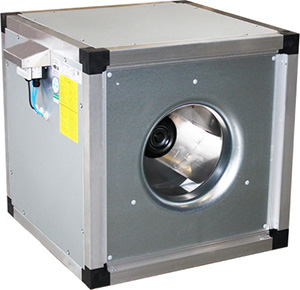

	»»»	Зовнішній вид вентиляторів Systemair MUB CAV/VAV EC
	»»»	Технічні характеристики вентиляторів Systemair MUB CAV/VAV EC

Systemair MUB-CAV/VAV 025 315EC витрата повітря - 2070 м³/год

Systemair MUB-CAV/VAV 025 355EC витрата повітря - 3182 м³/год

Systemair MUB-CAV/VAV 042 400EC витрата повітря - 3881 м³/год

Systemair MUB-CAV/VAV 042 450EC-K витрата повітря - 5080 м³/год

Systemair MUB-CAV/VAV 042 450EC витрата повітря - 6336 м³/год

Systemair MUB-CAV/VAV 042 500EC витрата повітря - 6959 м³/год

Systemair MUB-CAV/VAV 062 560EC витрата повітря - 10789 м³/год

Systemair MUB-CAV/VAV 062 630EC витрата повітря - 12859 м³/год

Systemair MUB-CAV/VAV 100 630EC витрата повітря - 17856 м³/год

Systemair MUB-CAV/VAV 100 710EC витрата повітря - 26806 м³/год
