 | | Systemair NOTUS-R-80-M0
Systemair NOTUS-R-100-M0
Systemair NOTUS-R-125-M0
Systemair NOTUS-R-140-M0
Systemair NOTUS-R-160-M0
Systemair NOTUS-R-180-M0
Systemair NOTUS-R-200-M0
Systemair NOTUS-R-250-M0
Systemair NOTUS-R-315-M0
Systemair NOTUS-R-400-M0 |
| |  | | Systemair NOTUS-R-80-M1
Systemair NOTUS-R-100-M1
Systemair NOTUS-R-125-M1
Systemair NOTUS-R-140-M1
Systemair NOTUS-R-160-M1
Systemair NOTUS-R-180-M1
Systemair NOTUS-R-200-M1
Systemair NOTUS-R-250-M1
Systemair NOTUS-R-315-M1
Systemair NOTUS-R-400-M1 |
| |  | | Systemair NOTUS-RI-80-M0
Systemair NOTUS-RI-100-M0
Systemair NOTUS-RI-125-M0
Systemair NOTUS-RI-140-M0
Systemair NOTUS-RI-160-M0
Systemair NOTUS-RI-180-M0
Systemair NOTUS-RI-200-M0
Systemair NOTUS-RI-250-M0
Systemair NOTUS-RI-315-M0
Systemair NOTUS-RI-400-M0 |
| |  | | Systemair NOTUS-RI-80-M1
Systemair NOTUS-RI-100-M1
Systemair NOTUS-RI-125-M1
Systemair NOTUS-RI-140-M1
Systemair NOTUS-RI-160-M1
Systemair NOTUS-RI-180-M1
Systemair NOTUS-RI-200-M1
Systemair NOTUS-RI-250-M1
Systemair NOTUS-RI-315-M1
Systemair NOTUS-RI-400-M1 |
| Регулятор постійного потоку повітря Systemair NOTUS-R для круглих повітроводів
Опис:

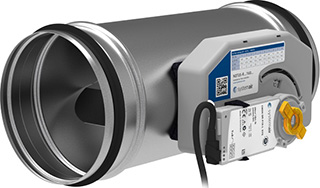

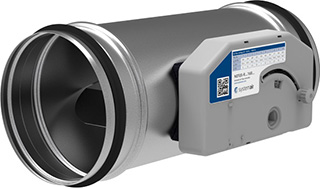

Systemair NOTUS-R - регулятор постійної витрати повітря для точного механічного регулювання витрати повітря в круглих повітропроводах. Він призначений для регулювання постійної витрати повітря незалежно від тиску в трубопроводі в діапазоні від 50 до 1000 Па. Значення постійного потоку повітря виставляється регулювальним колесом в діапазоні регулювань контролера вручну (Тип M0) або сервоприводом (Тип M1). Налаштування витрати повітря регуляторів Systemair NOTUS-R-M1 з сервоприводом здійснюється напругою постійного струму 0-10 В. Інформація щодо відповідності витрати повітря управляючій напрузі дана в цьому технічному буклеті і на етикетці, яка наклеєна на контролер регулятора.
Співвідношення між значенням налаштування мінімальної і максимальної витрати повітря становить приблизно 1:3. Похибка регулювання становить ± 10 % від встановленого значення у всьому діапазоні регулювання. Неточність шкали налаштування ± 4%. Модельний ряд регуляторів Systemair NOTUS-R від 80 мм до 400 мм.
Конструкція:

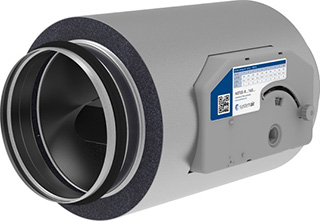

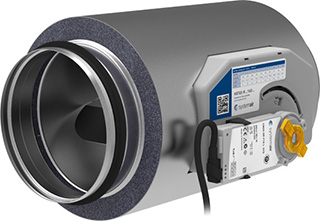

Круглий корпус регуляторів витрати повітря Systemair NOTUS-R виготовляється з оцинкованої листової сталі, на торцевих частинах встановлені гумові ущільнювачі. Регулюючий елемент виготовлений з алюмінію. Регулюючий механізм на зовнішній стороні корпусу складається з важеля і ручки з ABS пластику, сталевих пружин, амортизаторів з заповненням силіконовим мастилом, все поміщається в коробку з ДВП. Версія з шумо- і теплоізоляцією (NOTUS-RI...) має кожух з листової сталі, який утеплений 1.5 сантиметровим шаром полімерної піни. Корпус регулятора Systemair NOTUS-R має клас герметичності "С" згідно стандарту EN 1751. Тип М1 постачається з встановленим сервоприводом. При потребі модернізувати тип М0 (з ручним налаштуванням) до M1, на регулятор дуже легко може бути встановлений сервопривід.
Монтаж:
NOTUS-R завдяки гумовими ущільнювачам встановлюється безпосередньо в круглий повітропровід. Положення корпусу контролера регулятора може бути горизонтальним, вертикальним або діагональним. Для правильного функціонування власне регулятора необхідно, щоб він знаходився в горизонтальному положенні. Максимальна робоча температура 70 °C. Для отримання додаткової інформації див. інструкцію з монтажу, експлуатації та технічного обслуговування.
Systemair NOTUS-R для повітроводів 80-400 мм
|
