Дворівневі регулятори постійної витрати повітря Systemair RDR-2

Опис:
Двоступінчастий регулятор постійного потоку повітря Systemair RDR-2 служить для точної механічної установки бажаної кількості повітря Vmin і Vmax в діапазоні тисків 60-250 Па. Зміна витрати з V_min на V_max виконується за допомогою перемикання напруги, що подається (24 V або 230 V) у сервоприводі згідно специфікації. Регулятор призначений для подачі та відведення повітря.

Функції:
Повітряний потік проходить через отвір всередині регулятора, в якому заслінка змінює положення у відповідності з налаштуванням потоку повітря. Заслінка пов'язана з калібрувальної пружиною, яка забезпечує регулювання витрати. Параметри потоку повітря для Vmin або Vmax здійснюється за допомогою обертання центрального гвинта, який переміщує регулюючий механізм вгору або вниз. Зміна швидкості потоку для Vmin і Vmax можлива тільки в межах заданого діапазону регулятора, який вказаний в коді продукту. При комутації напруги механізм регулювання повітряним потоком з положення Vmin повертається на 90° і забезпечувати вільний прохід повітряного потоку в положенні Vmax.

Конструкція:
Корпус регулятора Systemair RDR-2 виготовлений з оцинкованого сталевого листа. Механізм регулювання виготовлений з пластику (полістирол) сірого кольору (клас міцності M1). Робочий діапазон температур повітря від +5 до +60°C.

Монтаж:
RDR-2 може бути встановлений безпосередньо на круглий вентиляційний повітропровод у вертикальному і горизонтальному положенні. Якщо регулятор встановлюється на припливний повітропровід, відстань між дифузором і регулятором не повинна бути менше 3-х діаметрів повітроводів, при установці на витяжку – не менше 1-ого діаметру повітропроводу.

	»»»	Технічні характеристики регуляторів постійної витрати повітря Systemair RDR-2

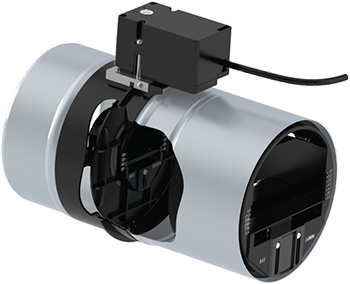

	»»»	Зовнішній вигляд регулятора витрати повітря Systemair RDR-2

Systemair RDR-2 для повітроводів 125-200
