Дифузор Systemair CFC для чистих приміщень

Дифузори для чистих приміщень Systemair CFC (clean filtering cassette) призначені для подачі, очищення і знезараження повітря в приміщеннях, віднесених до категорії чистих (операційні, палати, відділення реанімації, лабораторії, знепилені виробничі приміщення, високоточні виробництва та ін). Комплект CFC складається з корпусу, фільтра, лицьової панелі (у разі необхідності поставляється монтажна рама). Стандартно дифузори Systemair CFC постачаються в комплекті з мікрофільтрами HEPA класу H14 з гумовим або гелеподібним ущільненням (фільтри H11 за запитом).

Коротка інформація про дифузори Systemair CFC:

• Монтаж в різні типи стельових панелей, настінний монтаж;
• Можливість установки в стелі з висотою підйому до 300 мм;
• Горизонтальне або вертикальне під'єднання;
• Круглий або прямокутний під'єднання до повітропроводу;
• Герметичний корпус дифузора Systemair CFC виготовлений з листової сталі і пофарбований фарбою RAL9010-30;
• Установка в стелі висотою до 4 м від робочої зони;
• Можливість вимірювати герметичність і рівень забруднення фільтра;
• Великий вибір лицьових панелей.

Конструкція дифузорів Systemair CFC

Всі стики конструкції корпусу спаяні для забезпечення повної герметичності. Стики корпусу типу B перед фільтром спаяні точковим зварюванням і забезпечують достатню герметичність для приміщень, де не вимагається абсолютна герметизація.

З корпусами типу C, B, R, W використовуються HEPA-фільтри з ущільненням з неопрену (синтетичний каучук), з корпусами типу G - HEPA-фільтри з гелевим ущільненням. Встановлення фільтра в корпус полегшують 4 притискних механізму (тип C, B, R, W) або 4 пружинних механізму (тип G).

Корпуси виготовляються 2 типів - поверхня (для монтажу лицьовій панелі дифузора) з крайкою (тип 1) або без (тип 2). На корпус 2 типу лицьова панель дифузора встановлюється за допомогою 1 центрального болта в монтажній рамі або за допомогою 4 кутових болтів в корпусі.

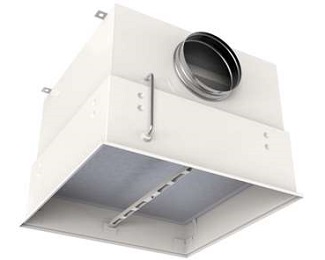

Systemair CFC-B

• Точкова спайка корпусу від з'єднувального патрубка до фільтру;
• Герметична спайка решті частини корпусу;
• Для стельового монтажу;
• HEPA-фільтр з ущільненням з неопрену;
• Кругле під'єднання без ущільнення (горизонтальне);
• Фіксація лицьовій панелі за допомогою болтів - 1 центрального або 4 кутових;
• Поверхня корпусу для монтажу лицьовій панелі: тип 1 (для стельових панелей з пластику), тип 2 (для стельових панелей з металу або T-bar).

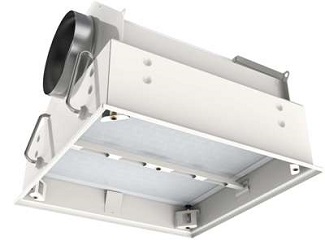

Systemair CFC-C

• Абсолютна герметичність корпусу (всі стики корпусу спаяні);
• Для стельового монтажу;
• HEPA-фільтр з ущільненням з неопрену;
• Герметичне кругле під'єднання (вертикальне, горизонтальне);
• Фіксація лицьовій панелі за допомогою болтів - 1 центрального або 4 кутових;
• Поверхня корпусу для монтажу лицьовій панелі: тип 1 (для стельових панелей з пластику), тип 2 (для стельових панелей з металу або T-bar).

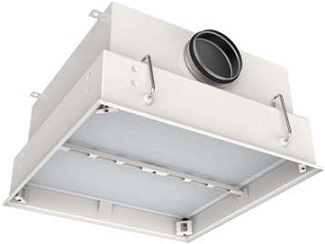

Systemair CFC-G

• Абсолютна герметичність корпусу (всі стики корпусу спаяні);
• Для стельового монтажу;
• HEPA-фільтр з гелевим ущільненням;
• Герметичне кругле під'єднання (вертикальне, горизонтальне);
• Фіксація лицьовій панелі за допомогою 1 центрального болта;
• Поверхня корпусу для монтажу лицьовій панелі: тип 1 (для стельових панелей з пластику).

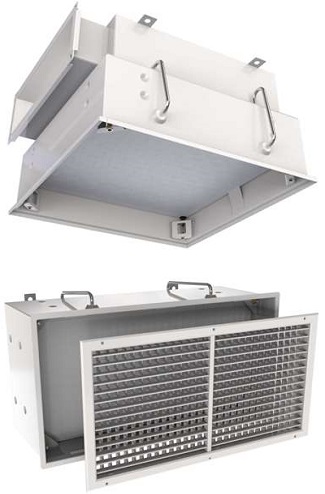

Systemair CFC-R

• Абсолютна герметичність корпусу (всі стики корпусу спаяні);
• Для монтажу в низькопрофільні стелі (висота корпусу дифузора 290 мм);
• HEPA-фільтр з ущільненням з неопрену;
• Фланцеве прямокутне під'єднання (горизонтальне);
• Фіксація лицьовій панелі за допомогою болтів - 1 центрального або 4 кутових;
• Поверхня корпусу для монтажу лицьовій панелі: тип 1 (для стельових панелей з пластику), тип 2 (для стельових панелей з металу або T-bar).

Systemair CFC-W

• Абсолютна герметичність корпусу (всі стики корпусу спаяні);
• Настінний монтаж;
• HEPA-фільтр з ущільненням з неопрену;
• Герметичне кругле під'єднання (горизонтальне).

»»»

Технічні характеристики дифузорів Systemair CFC
