Технические характеристики на наружный инверторный блок кондиционера Mitsubishi Electric серии PUHZ-HRP (ZUBADAN Inverter)



Наружные блоки
PUHZ-HRP71VHA
PUHZ-HRP100VHA
PUHZ-HRP100YHA
PUHZ-HRP125YHA
ПРОИЗВОДИТЕЛЬНОСТЬ
Охлаждение
Нагрев
кВт
7.1 (3.3 - 8.1)
8.0 (3.5 - 10.2)
10.0 (4.9 - 11.4)
11.2 (4.5 - 14.0)
10.0 (4.9 -11.4)
11.2 (4.5 -14.0)
12.5 (5.5 - 14.0)
14.0 (5.0 - 16.0)
Коэффициент эффективности
EER/COP
3.30
3.42
3.27
3.61
3.27
3.61
3.21
3.61
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Потребляемая мощность
(охлаждение/нагрев)
кВт
2.15
2.34
3.06
3.10
3.06
3.61
3.89
3.88
Напряжение
В
220
220
380
380
РАБОЧИЕ ХАРАКТЕРИСТИКИ
  НАРУЖНЫЙ БЛОК
Расход воздуха
(низкий/высокий)
м3/мин
100
100
100
100
Уровень шума
(низкий / высокий)
Дб
48-52
48-52
48-52
48-52
Габаритные размеры (ШxДxВ)
мм
1350х950х(330+30)
Вес
кг
120.0
120.0
134.0
134.0
ПОДКЛЮЧЕНИЕ ТРУБ
Жидкостная
(диаметр)
мм/дюйм
9,52 / 3/8”
Газовая
(диаметр)
мм/дюйм
15,88 / 5/8”
Макс. разница
в уровне
м
30
30
30
30
Суммарна
длина трассы
м
75
75
75
75
ДИАПАЗОНЫ РАБОЧИХ ТЕМПЕРАТУР
Диапазон поддерживаемой
температуры
°С
+ 16 … + 30
Температура окружающей
среды (охлаждение)
°С
- 5 … + 46 (- 18 … + 46 при установленной
панели защиты от ветра - опция PAC-SH63AG-E)
Температура окружающей
среды (нагрев)
°С
-25…+16



Комбинации блоков





Комбинации наружных и внутренних блоков
1 внутренний блок / 1 наружный блок
синхронная мультисистема; 2 внутренних / 1 наружный




PUHZ-HRP71VHA
PUHZ-HRP100VHA
PUHZ-HRP100YHA
PUHZ-HRP125YHA
PLA-RP
PEAD-RP
PKA-RP-KAL
PKA-RP-HAL








Опции (аксессуары) для наружных блоков Mitsubishi Electric Zubadan серии PUHZ-HRP



Наименование
Описание
1
 Конвертер для подключения к сигнальной линии Сити Мульти - M-NET
2
 Диагностическая плата
3
 Дренажный штуцер
4
 Решетка для изменения направления выброса воздуха (требуется 2 шт.)
5
PAC-SH63AG-E
(старое название
PAC-SG57AG-E)
 Панель защиты от ветра: охлаждение до -18°С (требуется 2 шт.)
6
 Дренажный поддон
7
 Фильтр-осушитель: диаметр 3/8
8
 Разветвитель для мультисистемы 50:50
9
 Переходник 15.88- 19.05
10
 Контроллер компрессорно-конденсаторных агрегатов для секций охлаждения и нагрева
 приточных установок и центральных кондиционеров
11
 Контроллер компрессорно-конденсаторных агрегатов для систем нагрева и охлаждения воды



Размеры наружных блоков PUHZ-HRP



Размеры наружного блока PHZ-HRP Вид сверху

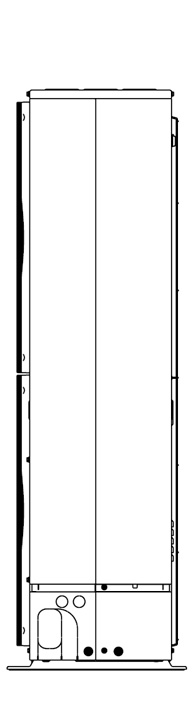

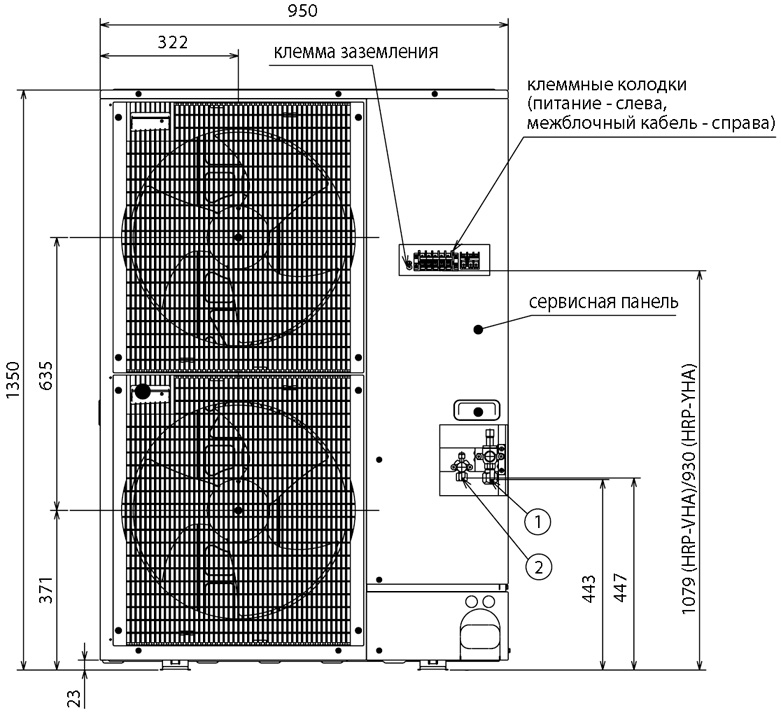

Размеры наружного блока PHZ-HRP Вид спередиРазмеры наружного блока PHZ-HRP Вид слева

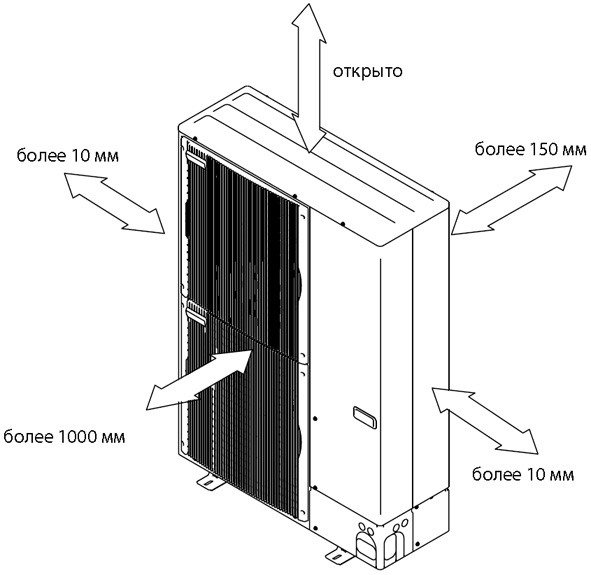

Пространство для установки

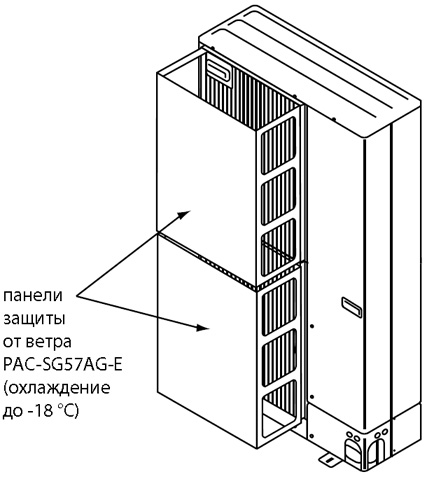

 Пространство для установкиПанели защиты от ветра

Схемы электрических соединений



Кабель электропитания наружного блока (автоматический выключатель)
 Zubadan Inverter:
 PUHZ-HRP71/100VHA: 3x4 мм2 (32 А),
 PUHZ-HRP100/125YHA: 5x1,5 мм2 (16 А).

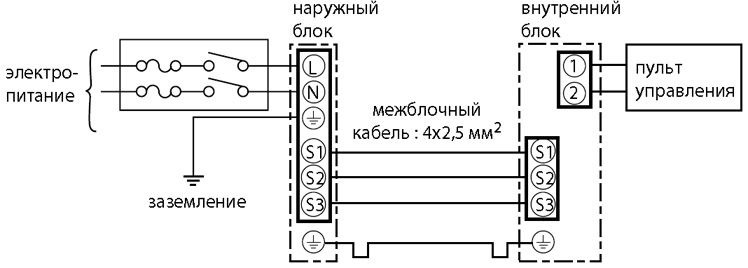

Схемы электрических соединений 1 внутренний блок / 1 наружный блок

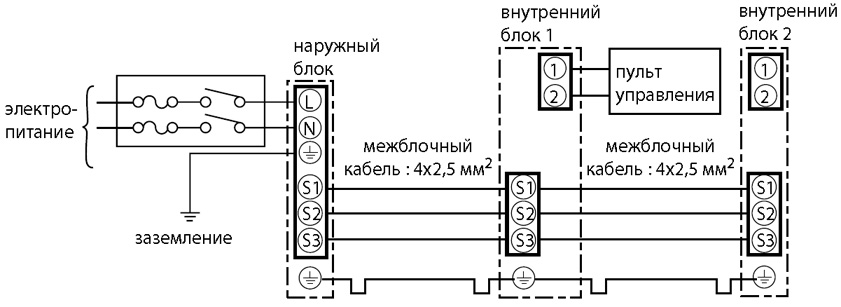

Схемы электрических соединений синхронной мультисистемы



Комментарий к схеме соединений:
1) Длина кабеля между наружным и внутренним блоками не должна превышать 75 м.
2) Максимальная длина кабеля пульта управления составляет 500 м.
3) Сечение кабеля электропитания приборов указано для участков менее 20 м. Для более длинных участков следует выбирать большее сечение, принимая во внимание падение напряжения.
4) Провод заземления должен быть на 60 мм длиннее остальных проводников.
