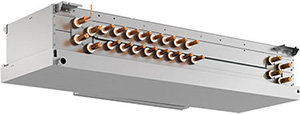

![<p align="center"><font color="#045a95">HBC контроллер<br />
<strong>Mitsubishi Electric CMB-WP108V-GA1</strong></font></p> <p align="center"><font color="#045a95">HBC контроллер<br />
<strong>Mitsubishi Electric CMB-WP108V-GA1</strong></font></p>](/cms_files/411/305/9181b86d40fb2e43897751719340460b) | | Mitsubishi Electric CMB-WP108V-GA1 |

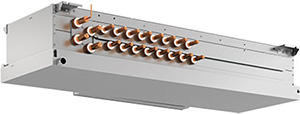

| ![<p align="center"><font color="#045a95">HBC контроллер<br /><strong>Mitsubishi Electric CMB-WP108V-GB1</strong></font></p>](/cms_files/411/305/1cc6e645615c9f8986e14c2fbb76d055) | | Mitsubishi Electric CMB-WP108V-GB1 |

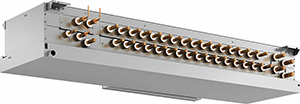

| ![<p align="center"><font color="#045a95">HBC контроллер<br /><strong>Mitsubishi Electric CMB-WP1016V-GA1</strong></font></p>](/cms_files/411/305/3706da554d97a71095ed6cc4c8c08267) | | Mitsubishi Electric CMB-WP1016V-GA1 |

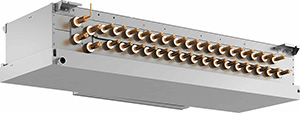

| ![<p align="center"><font color="#045a95">HBC контроллер<br /><strong>Mitsubishi Electric CMB-WP1016V-GB1</strong></font></p>](/cms_files/411/305/862aa26c3fcddd0170f7b0412fae97cc) | | Mitsubishi Electric CMB-WP1016V-GB1 |
| HBC контроллеры Mitsubishi Electric CMB-WP108V-GA1, CMB-WP1016V-GA1, CMB-WP108V-GB1 и CMB-WP1016V-GB1 для мультизональных систем Mitsubishi Electric City Multi HYBRID R2 (PURY-P YLM-A)
HВС-контроллеры CMB-WP108V-GA1, CMB-WP1016V-GA1, CMB-WP108V-GB1 и CMB-WP1016V-GB1 направляют хладагент, поступающий от наружного блока Mitsubishi Electric City Multi HYBRID R2 в пластинчатые теплообменники «фреон-вода» и регулируют процессы теплообмена в них.
В первом теплообменнике происходит конденсация хладагента и нагрев теплоносителя, во втором — испарение хладагента (после его предварительного дросселирования) и охлаждение теплоносителя. Газообразный хладагент низкого давления возвращается в наружный блок Mitsubishi Electric PURY-P YLM-A. Таким образом формируются 2 контура теплоносителя: горячий и холодный, которые блоком 3-х ходовых клапанов направляются во внутренние блоки, работающие в режиме нагрева и охлаждения воздуха соответственно.
НВС-контроллеры CMB-WP108V-GA1, CMB-WP1016V-GA1, CMB-WP108V-GB1 и CMB-WP1016V-GB1 оснащены двумя экономичными циркуляционными насосами для каждого из контуров, а также штуцером для подключения внешнего расширительного бака.
|
