Технические характеристики PI контроллера Mitsubishi Electric PAC-YG60MCA-J


Габаритные размеры PI контроллера Mitsubishi Electric PAC-YG60MCA-J

Габаритные размеры PI контроллера Mitsubishi Electric PAC-YG60MCA-J

Спецификация PI контроллера Mitsubishi Electric PAC-YG60MCA-J

Параметр
Значение (описание)
Блок питания
   24 В пост. тока ± 10%, 5 Вт
Интерфейсы
   Сигнальная линия M-NET
   17 - 30 В пост. тока (эквивалентный индекс потребляемой мощности в сети M-NET равен 1/4)
   Сухой контакт
   Количество каналов (входов): 4
   Тип сигнала: контакт без напряжения (сухой контакт)
   Длительность импульса: 100-300 мс (интервал между импульсами не менее 100 мс)
   Напряжение: 24 В пост. тока
   Ток через контакт: 1 мА и менее
Условия
эксплуатации
и хранения
   Температура
   Диапазон рабочих температур: 0 ~ +40°C
   Температура хранения: -20 ~ +60°C
   Влажность
   30 - 90% (не допускается конденсация)
Размеры
   200 (Ш) × 120 (В) × 45 (Г) мм
Вес
   0.6 кг
Внутренние
часы
   При отключении электропитания внутренний источник питания поддерживает ход часов в течение 1 недели.
   Для зарядки источника требуется 1 день. Замена источника не предусмотрена.

Ограничения:
1) В зоне управления одного центрального контроллера Mitsubishi Electric AE-200E (до 200 внутренних блоков, подключенных через AE-50E/EW-50E) может быть установлено до 20 приборов PAC-YG60MCA-J, а в зоне управления каждого из контроллеров AE-200E/AE-50E/EW-50E - не более 15. Таким образом, можно организовать подключение до 80 счетчиков в зоне управления одного контроллера AE-200E.
2) Суммарное количество внутренних блоков и PI контроллеров Mitsubishi Electric PAC-YG60MCA-J в зоне управления одного контроллера AE-200E/AE-50E/EW-50E не должно превышать 50.
Mitsubishi Electric PAC-YG60MCA-J

Примечания:
1. Контроллеры AE-200E/AE-50E/EW-50E имеют по 4 входа для подключения счетчиков электроэнергии, воды, газа и т.п. Использование этих входов эквивалентно 1 прибору PAC-YG60MCA, поэтому количество PAC-YG60MCA должно быть соответствующим образом уменьшено.
Например, система управления состоит из 4 контроллеров 1xAE-200E и 3xEW-50E, в каждом из которых задействованы входы. Тогда к контроллеру можно подключить не более 15-1=14 приборов PAC-YG60MCA, а их общее количество в данной системе управления не должно превышать 20-4=16.
2. Контроллер AE-50E не может использоваться без центрального контроллера AE-200E. Контроллер AE-50E используется только в качестве масштабирующего контроллера для подключения более 50 внутренних блоков в систему управления AE-200E.
3. Заземление экрана сигнальной линии центральных пультов (M-NET) должно производиться в одной единственной точке - на блоке питания. Если питание в линию центральных пультов выдает наружный блок (кроме PUMY-SP V/YKM и PUMY-P V/YKM4), то экран соединяется с корпусом на этом блоке. Заземление экрана межблочной линии связи внутренних блоков производится на соответствующем наружном блоке (клеммная колодка ТВ3).
4. Входное напряжение на блок питания рекомендуется подавать от бесперебойного блока питания (UPS). Если такое подключение не предусмотрено, то желательно использовать ту же цепь, в которую подключены счетчики электроэнергии.
5. Данный контроллер не поддерживает счетчики со статическим выходом. При использовании подобных устройств следует преобразовать статический выход в импульсный.
6. Если счетчик импульсов Mitsubishi Electric PAC-YG60MCA-J подключен в межблочную сигнальную линию наружного блока, то при отключении данного блока (например, для обслуживания) нарушится взаимодействие центрального контроллера Mitsubishi Electric AE-200E/EW-50E и счетчика импульсов.

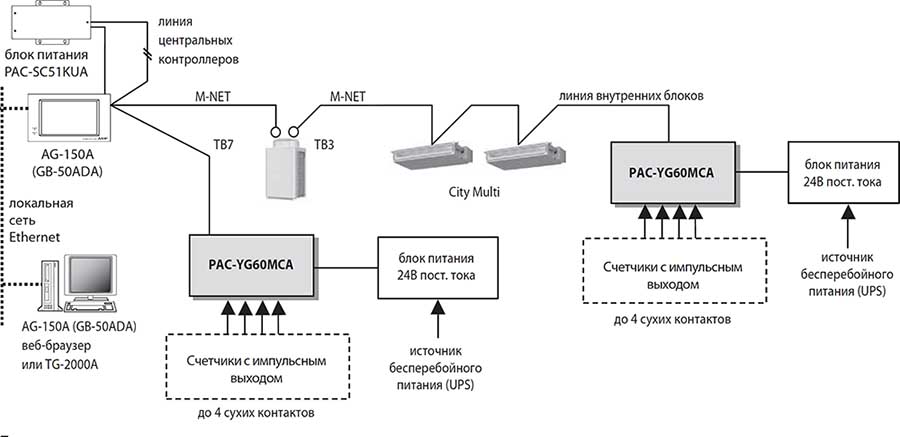

Подключение внешних цепей

PAC-YG60MCA



Примечания:
Максимальная длина внешних линий подключения счетчиков не должна превышать 100 м. Однако в условиях сильных внешних электромагнитных полей рекомендуется ограничивать эту длину значением 10 м.
2. Для достижения достаточной точности измерений рекомендуется использовать счетчики электроэнергии, имеющие вес импульса менее 1 кВт*час/имп.
3. С помощью DIP-переключателей на плате прибора можно ввести отдельные для каждого канала коэффициенты счетчика: 0,1, 1 или 10.
