 | | Mitsubishi Electric PQHY-P200YHM-A
Mitsubishi Electric PQHY-P250YHM-A
Mitsubishi Electric PQHY-P300YHM-A |

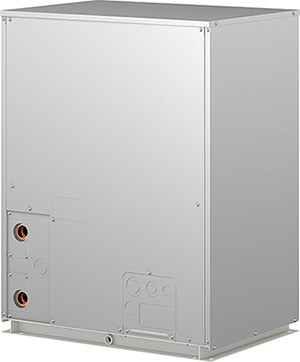

| Внешние блоки PQHY-P Y(S)HM-A мультизональной системы Mitsubishi Electric City Multi серии WY
Краткое описание прибора:
Компрессорно-конденсаторные агрегаты Mitsubishi Electric PQHY-P Y(S)HM с водяным контуром серии WY являются альтернативой традиционным наружным блокам с воздушным теплообменником. Они имеют небольшие размеры и располагаются внутри зданий. Применение водяного контура в мультизональных VRF-системах позволяет объединить достоинства водяных и фреоновых систем.
-
Температура и расход теплоносителя (воды), подводимого к фреоновому теплообменнику VRF-системы Mitsubishi Electric PQHY-P YHM, могут быть оптимизированы для достижения максимальной эффективности холодильного цикла.
-
Компрессорно-конденсаторные агрегаты Mitsubishi Electric PQHY-P YHM с водяным контуром могут располагаться в непосредственной близости от внутренних блоков, например, поэтажно в высотном здании. Это позволяет минимизировать падение производительности системы, связанное с длиной магистрали хладагента.
-
Отсутствует прямой теплообмен между контуром хладагента и наружным воздухом. Это может быть использовано при необходимости круглогодичного охлаждения объектов.
-
За счет организации водяного контура снимаются ограничения на расстояние и перепад высот между внутренними блоками мультизональной системы Mitsubishi Electric и наружными приборами (градирнями). Это важно для высотных строений и крупных комплексов зданий.
-
Если контур теплоносителя объединяет несколько компрессорно-конденсаторных агрегатов Mitsubishi Electric PQHY-P YHM, то создается возможность утилизации тепла для нагрева помещений от систем, работающих в режиме охлаждения. Например, в офисном здании тепло от технологических помещений: серверных, горячих цехов столовых и т.п. – будет использовано для нагрева воздуха в офисах.
-
Модельный ряд внутренних блоков дополняют специальные контроллеры секций охлаждения приточных установок. Внешняя фреоновая секция охлаждения и внутренние блоки могут быть подключены к общему наружному блоку VRF-системы Nitsubishi Electric серии WY.
-
В VRF-системах Mitsubishi Electric PQHY-P Y(S)HM предусмотрены различные приборы для индивидуального управления внутренними блоками, а также для централизованного контроля систем. VRF-системы оснащены встроенной системой проверки функционирования и имеются внешние системы расширенной диагностики.
PQHY-P200YHM-A
22,4 кВт (охлаждение)
25,0 кВт (обогрев)
|
PQHY-P250YHM-A
28,0 кВт (охлаждение)
31,5 кВт (обогрев)
|
PQHY-P300YHM-A
33,5 кВт (охлаждение)
37,5 кВт (обогрев)
|
PQHY-P400YSHM-A
45,0 кВт (охлаждение)
4,00 кВт (обогрев)
|
PQHY-P450YSHM-A
50,0 кВт (охлаждение)
56,0 кВт (обогрев)
|
PQHY-P500YSHM-A
56,0 кВт (охлаждение)
63,0 кВт (обогрев)
|
PQHY-P550YSHM-A
63,0 кВт (охлаждение)
69,0 кВт (обогрев)
|
PQHY-P600YSHM-A
69,0 кВт (охлаждение)
76,5 кВт (обогрев)
|
PQHY-P650YSHM-A
73,0 кВт (охлаждение)
81,5 кВт (обогрев)
|
PQHY-P700YSHM-A
80,0 кВт (охлаждение)
88,5 кВт (обогрев)
|
PQHY-P750YSHM-A
85,0 кВт (охлаждение)
95,0 кВт (обогрев)
|
PQHY-P800YSHM-A
90,0 кВт (охлаждение)
100,0 кВт (обогрев)
|
PQHY-P850YSHM-A
96,0 кВт (охлаждение)
108,0 кВт (обогрев)
|
PQHY-P900YSHM-A
101,0 кВт (охлаждение)
113,0 кВт (обогрев)
|
|
