Наружные блоки PURY-RP YJM-B мультизональной системы Mitsubishi Electric City Multi серии R2 для модернизации с рекуперацией тепла

Компания Mitsubishi Electric разработала специальные наружные агрегаты серии REPLACE R2, которые могут быть установлены на старые трубопроводы хладагента (трубопроводы, использованные в системах на R22), и в которых японский производитель применил уникальную технологию рекуперации тепла.

В режиме промывки направление движения хладагента в системе соответствует режиму охлаждения. Дополнительную конденсацию и испарение хладагента обеспечивает пластинчатый теплообменник в наружном блоке Mitsubishi Electric PURY-RP YJM-B. Перед поступлением в магистраль давление хладагента уменьшается с помощью электронного расширительного вентиля до значения, соответствующего хладагенту R22. Процесс конденсации в наружном блоке Mitsubishi Electric PURY-RP YJM-B поддерживается таким образом, чтобы на выходе была двухфазная смесь жидкость/газ, которая затем пропускается через все элементы старого гидравлического контура, а также через внутренние блоки. Далее в аккумуляторе наружного блока хладагент отделяется от масла, после чего минеральное масло блокируется в специальном резервуаре — масляной ловушке.

Промывка происходит за счет того, что газовая фаза хладагента, имеющая высокую скорость, движется в центральной части трубопровода и разгоняет жидкий хладагент. Скорость его становится достаточной для отрыва масляных капель от внутренней поверхности трубы. За два часа работы в режиме промывки удаляется все минеральное масло из трубопроводов. Технология промывки магистрали смесью жидкого и газообразного фреона запатентована компанией Mitsubishi Electric, а в 2007 году получена награда Японского Института Инноваций.

По возможностям и применяемым технологиям рекуперации тепла VRF-системы Mitsubishi Electric PURY-RP YJM-B индентичны стандартной серии PURY-P YJM.

• Единственная в мире двухтрубная мультизональная VRF-система с утилизацией тепла. Обязательным компонентом VRF-системы Mitsubishi Electric PURY-RP YJM-B является ВС-контроллер или WCB-контроллер.
• VRF-системы Mitsubishi Electric PURY-RP YJM-B обладают возможностью подключать внутренние блоки суммарной производительностью до 150%. Суммарная установочная мощность внутренних блоков может быть увеличена до 200% (для того, чтобы задействовать эту возможность, следует проконсультироваться с поставщиком оборудования).
• Во всех моделях наружных блоков Mitsubishi Electric PURY-RP YJM-B применяются только компрессоры с инверторным приводом, поэтому пусковой ток не превышает максимального значения рабочего тока.
• Минимизация количества взаимосвязанных компрессоров для увеличения надежности VRF-системы Mitsubishi Electric PURY-RP YJM-B (не более 3 в одном гидравлическом контуре). Предусмотрена аварийная работа многокомпрессорной VRF-системы с неисправным компрессором.
• В один гидравлический контур VRF-систем Mitsubishi Electric PURY-RP YJM-B может быть подключено до 50 внутренних блоков.
• В конструкции наружного блока Mitsubishi Electric PURY-RP YJM-B предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.

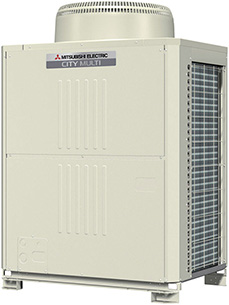

	»»»	Внешний вид наружных блоков Mitsubishi Electric PURY-RP YJM-B
