<p style="text-align: center"><span style="color: #045a95">Рамы Big Foot<br />на бетонных подушках<br />для солнечных коллекторов</span></p>

Big Foot Solar Cast Frame



Бетонная подушка

Рамы Big Foot на бетонных подушках для солнечных коллекторов

Стандартное применение

Рамы на бетонных подушках марки Big Foot представляют собой исключительно быстроустанавливаемые опорные конструкции для солнечных батарей. Включение балласта в раму обозначает надежность и простоту установки системы.

Имея большую площадь поверхности, рама на бетонных подушках Big Foot идеально подходит для крыш с пониженной прочностью или сколькой поверхностью. Этот тип рамы также годится для установки без необходимости интрузии в основание.

На складе есть стандартные системы для установки панелей под углом 10°, 20° и 30°. Можно заказать стандартные схемы расположения.

Рамы, выполненные из горячеоцинкованной стали обеспечивают максимальную коррозионную устойчивость в любых погодных условиях.

В комплект входят:

  • Балластные подушки из монолитного бетона
  • Оцинкованные крепления и фитинги
  • Рамы А-образной формы и крепления
  • Зажимы для панелей солнечных батарей

Анализ ветровой нагрузки

В настоящее время для расчета специфических условий ветровой нагрузки в месте установки солнечных коллекторов компания Big Foot Systems использует программу компьютерного газодинамического анализа.

Анализ выполняется с использованием наиболее совершенной в данной области индустрии программы расчета профиля ветра ANSYS. Исходя из размера, количества, наклона и массы панелей солнечных батарей, рассчитываются требования к балласту для системы их опоры.

Моделирование на основании компьютерного газодинамического анализа компании Big Foot Systems основано на предоставляемой заказчиком информации и доступно заказчиками в зависимости от размера схемы.

Бетонные подушки

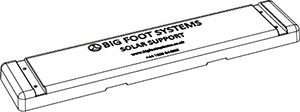

В рамах на бетонных подушках для солнечных батарей Big Foot используются монолитные Бетонные подушки с отлитым в верхней части пазом, что позволяет зафиксировать коробчатый профиль или стойку размером 40 мм x 40 мм. 80 кг монолитная бетонная подушка поставляется с втулками для болтов.

Посмотреть технические характеристики рам Big Foot на бетонных подушках
Примеры монтажа рам Big Foot на бетонных подушках
