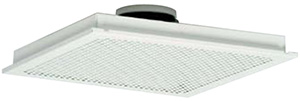

Перфорированный вытяжной потолочный диффузор Systemair TSF

Описание:
Systemair TSF – перфорированный вытяжной диффузор.

Назначение:
Диффузор Systemair TSF – перфорированный вытяжной диффузор для потолочного монтажа. Воздухораспределительная камера PER или ирисовый клапан SPI применяются для регулирования воздушного потока.

Конструкция Systemair TSF:
Поставляются диффузоры Systemair TSF семи типоразмеров 100-400. Для монтажа в подвесном потолке типоразмеров 250-400 монтажная пластина не требуется. Диффузор Systemair TSF состоит из перфорированной лицевой панели и стального корпуса. Корпус оснащен соединительным патрубком с резиновым уплотнением. Systemair TSF покрыт белой порошковой краской (RAL 9010-80). Лицевая панель снимается, обеспечивая простой доступ к воздуховоду.

Монтаж:
Для монтажа диффузора Systemair TSF снимите лицевую панель. Закрепите диффузор заклепками и установите лицевую панель в исходное положение. При подсоединении к воздухораспределительной камере PER длина прямого воздуховода до камеры должна составлять 4 диаметра воздуховода. Для монтажа моделей TSF 100-200 в подвесном потолке применяется монтажная пластина Sinus-P-600. Модели 250-400 устанавливаются без монтажной пластины. Размеры монтажного отверстия указаны в таблице размеров.

	»»»	Посмотреть внешний вид потолочного диффузора Systemair TSF
	»»»	Посмотреть технические характеристики потолочного диффузора Systemair TSF

Systemair TSF для воздуховодов 100-400
