 | | Belimo BFG24-T-ST |

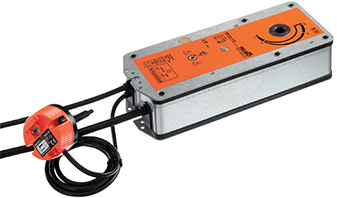

| Электропривод Belimo BFG24-T-ST совмещенный с термоэлектрическим выключающим устройством (72°С) для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции, интегрированный через устройство связи и питания в систему мониторинга и управления или сетевую шину
Основные характеристики электропривода Belimo BFG24-T-ST:
-
Крутящий момент 11/8,5 Нм;
-
Угол поворота 180°;
-
Номинальное напряжение 24 В ~/=;
-
Управление: открыто/закрыто;
-
2 встроенных вспомогательных переключателя;
-
Поворот заслонки через передающее звено 12 мм;
Особенности электропривода Belimo BFG24-T-ST:
-
принцип действия - при перемещении заслонки клапана в нормальное рабочее положение в электроприводе Belimo BFG24-T-ST взводится возвратная пружина; при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.;
-
термовыключатель BAE72B-S - термовыключатель Tf1 срабатывает, если температура окружающей среды превышает 72°С; заменяемый термовыключатель Tf2/Tf3 срабатывает, если температура воздуховода превышает 72°С; оба устройства вызывают постоянное отключение электропитания так, что включение электропривода уже невозможно; Светодиод светится в случае:
-
на привод подается электропитание;
-
температура окружающей среды ниже температуры перегорания плавкой вставки;
-
кнопка тестирования нажата;
примечание: Tf1 нельзя перенастраивать или изменять;
-
сигнализация положений - электропривод Belimo BFG24-T-ST содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе;
-
ручное управление - возможно ручное управление заслонкой, а также фиксирование ее в любом положении; разблокировка осуществляется либо вручную, либо автоматически при подаче питания на электропривод;
-
соединение - электроприводы Belimo BFG24-T-ST снабжены специальными штепселями; с их помощью привод может подключаться к устройству питания и управления, в систему мониторинга и управления (SBS контроль) или в сетевую шину (MP-шина).
Аксессуары электропривода Belimo BFG24-T-ST:
|
Описание
|
Тип
|
|
Электрические аксессуары
|
|
Термоэлектрическое размыкающее устройство
|
ZBAE72
|
|
Термоэлектрическое размыкающее устройство
с кнопкой тестирования
|
ZBAE95
|
|
Вспомогательные
переключатели
|
1 однополюсный с двойным переключением
6 А (2.5 А), 5 В=...250В~
|
SN1
|
|
2 однополюсных с двойным переключением
6 А (2.5 А), 5 В=...250В~
|
SN2
|
|
Кабель с штепселем (L=0.5 м) для BF и BLF для подключения
к устройству питания и управления
|
ZST-BS
|
|
Устройства питания и управления
|
|
Для интеграции в SBS систему
|
BKN230-24
|
|
Для интеграции в SBS систему и MP-шину
|
BKN230-24-C-MP
|
|
