 | | Belimo BLF24-T |

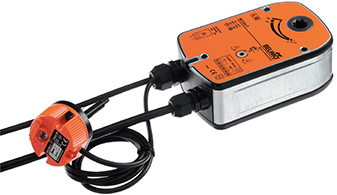

| Электропривод Belimo BLF24-T для управления противопожарными нормально открытыми (огнезадерживающими) клапанами небольших размеров, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции. Совмещенный с термоэлектрическим выключающим устройством с кнопкой тестирования BAE72В-S.
Основные характеристики электропривода Belimo BLF24-T:
-
Крутящий момент 6/4 Нм;
-
Угол поворота 90°;
-
Номинальное напряжение 24 В ~/=;
-
Управление: открыто/закрыто;
-
2 встроенных вспомогательных переключателя;
Особенности электропривода Belimo BLF24-T:
-
принцип действия - при перемещении заслонки клапана в нормальное рабочее положение в электроприводе Belimo BLF24-T взводится возвратная пружина; при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение;
-
термовыключатель BAE72B-S - термовыключатель Tf1 срабатывает, если температура окружающей среды превышает 72°С; заменяемый термовыключатель Tf2/Tf3 срабатывает, если температура воздуховода превышает 72°С; оба устройства вызывают постоянное отключение электропитания так, что включение электропривода уже невозможно; Светодиод светится в случае:
-
на привод подается электропитание;
-
температура окружающей среды ниже температуры перегорания плавкой вставки;
-
кнопка тестирования нажата;
примечание: Tf1 нельзя перенастраивать или изменять;
-
сигнализация положений - электропривод Belimo BLF24-T содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе;
-
ручное управление - возможно ручное управление заслонкой, а также фиксирование ее в любом положении; разблокировка осуществляется либо вручную, либо автоматически при подаче питания на электропривод;
|
