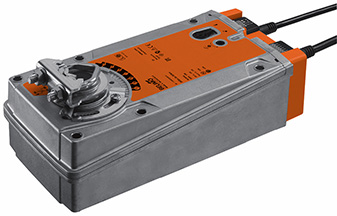

 | | Belimo EF24A-S2 |
| Электроприводы с пружинным возвратом Belimo EF24A-S2 для управления воздушными заслонками
Основные характеристики электропривода Belimo EF24A-S2:
-
Для управления воздушными заслонками площадью приблиз. до 6,0 м2;
-
Крутящий момент 30 Нм;
-
Номинальное напряжение 24 В~/= ;
-
Управление: открыто/закрыто;
-
2 встроенных вспомогательных переключателя.
Особенности электроприводов Belimo EF24A-S2:
-
принцип действия - при перемещении привода в нормальное рабочее положение взводится возвратная пружина; при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение;
-
простая установка - простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода Belimo;
-
стабилизатор вала - захват вала заслонки, устанавливаемый на приводе с возвратной пружиной, комплектуется на заводе-изготовителе специальным стабилизатором вала, для создания стабильной комбинации заслонки, вала заслонки и электропривода; он включает в себя два пластиковых кольца, которые в зависимости от диаметра вала заслонки и способа установки привода, могут частично или полностью демонтироваться, либо оставаться внутри захвата;
установка на длинный вал:
-
использование стабилизатора является необходимым при установке привода на длинный вал заслонки с диаметром вала 12...20 мм;
-
использование стабилизатора не является необходимым при установке привода на длинный вал заслонки с диаметром вала 21...26,7 мм; в этом случае стабилизатор может быть демонтирован;
установка на короткий вал:
-
при установке на короткий вал необходимость в применении стабилизатора отпадает - его можно демонтировать или просто оставить внутри захвата;
для более подробного описания смотрите инструкцию по установке;
-
высокая функциональная надежность - электропривод Belimo EF24A-S2 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
-
ручное управление - ручное управление осуществляется при помощи ручного поворотного ключа; привод можно заблокировать при помощи ключа в любой точке угла поворота; блокировка сномается вручную или при подаче питания на привод;
-
настройка угла поворота - угол поворота настраивается при помощи механических упоров;
-
гибкая система сигнализации - в приводе Belimo EF24A-S2 есть фиксированный вспомогательный и настраиваемый переключатели; они позволяют получить сигнал при 10% или 10...90% угла поворота.
|
