<p align="center"><font color="#045a95">Компактный подвесной<br />воздухообрабатывающий агрегат<br /><strong>Systemair TOPVEX FR 03-04</strong><br />с роторным теплообменником</font></p>

Systemair TOPVEX FR 03
Systemair TOPVEX FR 06
Systemair TOPVEX FR 08
Systemair TOPVEX FR 11

Компактный подвесной воздухообрабатывающий агрегат Systemair TOPVEX FR с роторным теплообменником и водяным или электрическим нагревателем

Компактный подвесной воздухообрабатывающий агрегат Systemair TOPVEX FR является моноблочной системой, спроектированной для создания комфортных условий. Агрегат поддерживает на нужном уровне температуру, влажность и чистоту воздуха. Кроме вентилирования помещений и фильтрации воздуха он рекуперирует (переносит) теплоту между удаляющимся и поступающим воздухом. Компания Systemair при разработке создавала систему, которая будет не только охлаждать воздух, но так же будет и подогревать вновь подаваемый воздух в режиме рекуперации. Встроенный блок автоматики руководит работой вентустановки Systemair TOPVEX FR по заданным изготовителем алгоритмам.

Применены ЕС-двигатели в компактных воздухообрабатывающих агрегатах Systemair TOPVEX FR - это означает использование интеллектуальной технологии, задействующей интегральную электронную систему управления, позволяющую убедиться, что двигатель всегда работает с оптимальной нагрузкой. В сравнении с AC двигателями, эффективность использования энергии в EC-двигателях гораздо выше. Преимущество вентиляторов вентагрегата Systemair TOPVEX FR в экономичном энергопотреблении и простоте управления. Встроенная электронная система управления может изменять скорость для точного соответствия требованиям по расходу воздуха и работать с высоким уровнем эффективности. Для одинаковых расходов воздуха вентиляторы Systemair вентагрегата TOPVEX FR потребляют существенно меньшее количество энергии, чем вентиляторы с АС двигателями. Другой особенностью энергоэффективных двигателей является их потенциал энергосбережения, не только при полной, но особенно и при частичной нагрузке. В таких режимах работы потери эффективности намного меньше, чем у асинхронных двигателей аналогичной мощности. Сниженное энергопотребление гарантирует снижение эксплуатационных расходов.

Существует одна модификации Systemair серии TOPVEX FR:

  • Агрегаты с роторным теплообменником;

Особенности конструкции подвесного воздухообрабатывающего агрегата Systemair TOPVEX FR:

  • 4 типоразмеров блоков TOPVEX FR;
  • Расход воздуха 320-6400 м3/час;
  • Роторный (теплообменник с высоким КПД до 85% утилизации тепла и возможностью возврата влаги);
  • Корпус агрегата состоит из двух листов стали с алюцинковым покрытием, AZ 185, толщиной 1 мм и внутреннего слоя звуко- и теплоизоляции - минеральной ваты толщиной 40 мм;
  • Две большие инспекционные двери упрощают осмотр и обслуживание. Вентиляторы и роторный теплообменник легко извлекаются для обслуживания;
  • Приточный и вытяжной фильтры устанавливаются на направляющих и для обеспечения оптимальной герметичности оснащены уплотнительными лентами;
  • Все электрические соединения находятся в единой клеммной коробке, расположенной с длинной стороны агрегата, что существенно упрощает сервисное обслуживание;
  • Возможны следующие исполнения: с правосторонним и левосторонним обслуживанием, с электрическим или с водяным воздухонагревателями, системой автоматики стандартно; с средствами связи Modbus и Exoline и через RS-485 и встроенным WEB сервером через TCP/IP; опционально LON;
  • 2 центробежных вентилятора, двустороннего всасывания, каждый с непосредственным приводом от EC-электродвигателей;
  • Фильтры класса G5 (F7 опционально), расположены перед системой рекуперации со стороны забора и выброса воздуха;
  • Седвич панели изготовлены из двух слоев листовой стали, защищенной от коррозии алюцинковым покрытием AZ185;
  • Агрегаты TOPVEX FR могут стандартно поставляться со встроенной заводской системой автоматики; при поставке контроллер имеет заводские настройки, которых агрегат тестируется на заводе перед отгрузкой;
  • Простота установки, тихое функционирование, компактность конструкции, малые размеры;

Дополнительные опции (некоторые из них) контроллера компактного вентагрегата Systemair TOPVEX FR:

  • Недельный планировщик;
  • Утилизация холода для теплого времени года (если установлен внешний охладитель);
  • Управление расходом воздуха по датчикам CO2/влажности, датчикам присутствия и т.д.;
  • Общий аварийный сигнал для централизованного контроля большого количества агрегатов;
  • Централизованный контроль позволяет на ранней стадии определить отклонения в работе (например, загрязнение фильтров);

Дополнительные опции (некоторые из них) комплектации компактного вентагрегата Systemair TOPVEX FR:

  • EFD: Воздушные клапаны оборудованы электроприводом с пружинным возвратом (24В);
  • Combi CVVX: Решетка разделяет потоки наружного и отработанного воздуха, исключая возможность их смешивания;
  • Карманные фильтры класса от F5 до F7;
  • AQM: Электропривод водяного вентиля. Микропроцессорный электропривод управляется сигналом 0…10В от контроллера агрегата. Напряжение электропитания 24 В. Электропривод оснащен автоматическим регулятором хода штока;
  • CWK: Водяной воздухоохладитель для круглых воздуховодов. Хладагент – холодная вода или раствор гликоля;
  • PGK: Водяной воздухоохладитель для прямоугольных воздуховодов. Хладагент – холодная вода или раствор гликоля;
  • DVH: Водяной воздухонагреватель. Изготавливается из медных трубок с алюминиевым оребрением и имеет корпус из оцинкованного стального листа. Максимальная температура теплоносителя 130°С;
  • STV/STR: 2/3-ходовой водяной вентиль STV/STR это 2/3-ходовой вентиль предназначен для регулирования подачи горячей воды в нагреватель. Вентиль используется с приводом AQM;
  • DXRE: Фреоновый воздухоохладитель, предназначен для центральных систем кондиционирования, а также для зональных систем, когда требуется охлаждать воздух для отдельных помещений (зон);
  • DE: Каплеотделитель рекомендуется устанавливать на выходе из теплообменника при скоростях воздушного потока выше 2.5 м/с для предотвращения попадания капель воды в систему воздуховодов;
  • EL: Нагреватель электрический;
  • HW: Нагреватель водяной;

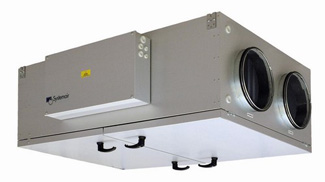

Внешний вид компактного воздухообрабатывающего агрегата Systemair TOPVEX FR 03-11
Посмотреть технические характеристики компактного воздухообрабатывающего агрегата Systemair TOPVEX FR



Systemair TOPVEX FR 03 - Systemair TOPVEX FR 11
производительность по воздуху - от 320 до 6400 м3/час
