<p align="center"><font color="#045a95">Компактный воздухообрабатывающий агрегат<br /><strong>Systemair TOPVEX SC 03-04</strong><br />с перекрестноточным теплообменником</font></p>

Systemair TOPVEX SC 03
Systemair TOPVEX SC 04



Systemair TOPVEX SC 06
Systemair TOPVEX SC 08
Systemair TOPVEX SC 11

Компактный воздухообрабатывающий агрегат Systemair TOPVEX SC с перекрестноточным теплообменником

Компактный воздухообрабатывающий агрегат Systemair TOPVEX SC является моноблочной системой, спроектированной для создания комфортных условий. Агрегат поддерживает на нужном уровне температуру, влажность и чистоту воздуха. Кроме вентилирования помещений и фильтрации воздуха он рекуперирует (переносит) теплоту между удаляющимся и поступающим воздухом. Компания Systemair при разработке создавала систему, которая будет не только охлаждать воздух, но так же будет и подогревать вновь подаваемый воздух в режиме рекуперации. Встроенный блок автоматики руководит работой вентустановки Systemair TOPVEX SC по заданным изготовителем алгоритмам.

Применены ЕС-двигатели в компактных воздухообрабатывающих агрегатах Systemair TOPVEX SC - это означает использование интеллектуальной технологии, задействующей интегральную электронную систему управления, позволяющую убедиться, что двигатель всегда работает с оптимальной нагрузкой. В сравнении с AC двигателями, эффективность использования энергии в EC-двигателях гораздо выше. Преимущество вентиляторов вентагрегата Systemair TOPVEX SC в экономичном энергопотреблении и простоте управления. Встроенная электронная система управления может изменять скорость для точного соответствия требованиям по расходу воздуха и работать с высоким уровнем эффективности. Для одинаковых расходов воздуха вентиляторы Systemair вентагрегата TOPVEX SC потребляют существенно меньшее количество энергии, чем вентиляторы с АС двигателями. Другой особенностью энергоэффективных двигателей является их потенциал энергосбережения, не только при полной, но особенно и при частичной нагрузке. В таких режимах работы потери эффективности намного меньше, чем у асинхронных двигателей аналогичной мощности. Сниженное энергопотребление гарантирует снижение эксплуатационных расходов.

Корпус агрегатов выполнен из двухсторонних панелей из листов стали, покрытых высококоррозионностойким покрытием алюцинк AZ185, с тепловой и звуковой изоляцией внутри. Для предотвращения острых поверхностей, углы агрегата выполнены из скошенных алюминиевых уголков. Две большие инспекционные двери упрощают осмотр и обслуживание. Приточный и вытяжной фильтры крепятся на направляющих. Направляющие имеют простую систему фиксации, а также изолирующие полоски для обеспечения оптимальной герметичности. Агрегаты Topvex SC имеют дружественную для пользователя встроенную систему автоматики. Пульт управления на русском языке имеет логически понятную структуру меню для быстрого запоминания. Помощник настройки пульта управления гарантирует, что необходимые настройки будут выполнены. Встроенная система автоматики позволяет управлять расходом воздуха, давлением в канале, температурами, утилизацией тепла и холода, а также временными интервалами. Агрегат Topvex SR также имеет и другие функции направленные на энергосбережение: естественное охлаждение, регулирование расходом воздуха и температурами в зависимости от периода года. Агрегаты Topvex SC стандартно поставляются для коммуникации с помощью Exoline и Modbus через порт RS-485 и встроенного WEB сервера через порт TCP/IP. Коммуникация через LON возможна, как опция.

Существует одна модификации Systemair серии TOPVEX SC:

  • Агрегаты с пластинчатым перекрестноточным теплообменником;

Особенности конструкции воздухообрабатывающего агрегата Systemair TOPVEX SC:

  • 5 типоразмеров блоков TOPVEX SC;
  • Расход воздуха 400-7000 м3/час;
  • Пластинчатый перекрестноточный теплоутилизатор (КПД может достигать 90% утилизации тепла при сбалансированной вентиляции);
  • Корпус установок изготовлены из полых замкнутых профилей и литых алюминиевых уголков; коррозионностойкое алюцинковое покрытие AZ185 корпуса и сэндвич панелей;
  • 2 центробежных вентилятора, двустороннего всасывания, каждый с непосредственным приводом от EC-электродвигателей;
  • Фильтры класса G5 (F7 опционально), расположены перед системой рекуперации со стороны забора и выброса воздуха;
  • Сэндвич панели изготовлены из двух слоев листовой стали, защищенной от коррозии алюцинковым покрытием AZ185;
  • Агрегаты TOPVEX SC могут стандартно поставляться со встроенной заводской системой автоматики; при поставке контроллер имеет заводские настройки, которых агрегат тестируется на заводе перед отгрузкой;
  • Простота установки, тихое функционирование, компактность конструкции, малые размеры;

Дополнительные опции (некоторые из них) контроллера компактного вентагрегата Systemair TOPVEX SC:

  • Недельный планировщик;
  • Утилизация холода для теплого времени года (если установлен внешний охладитель);
  • Управление расходом воздуха по датчикам CO2/влажности, датчикам присутствия и т.д.;
  • Общий аварийный сигнал для централизованного контроля большого количества агрегатов;
  • Централизованный контроль позволяет на ранней стадии определить отклонения в работе (например, загрязнение фильтров);

Дополнительные опции (некоторые из них) комплектации компактного вентагрегата Systemair TOPVEX SC:

  • EFD: Воздушные клапаны оборудованы электроприводом с пружинным возвратом (24В);
  • Combi: Решетка разделяет потоки наружного и отработанного воздуха, исключая возможность их смешивания;
  • Карманные фильтры класса от F5 до F7;
  • AQM: электропривод водяного вентиля. Микропроцессорный электропривод управляется сигналом 0…10В от контроллера агрегата. Напряжение электропитания 24 В. Электропривод оснащен автоматическим регулятором хода штока;
  • CWK: Водяной воздухоохладитель для круглых воздуховодов. Хладагент – холодная вода или раствор гликоля;
  • PGK: Водяной воздухоохладитель для прямоугольных воздуховодов. Хладагент – холодная вода или раствор гликоля;
  • DVH: Водяной воздухонагреватель. Изготавливается из медных трубок с алюминиевым оребрением и имеет корпус из оцинкованного стального листа. Максимальная температура теплоносителя 130°С;
  • STV/STR: 2/3-ходовой водяной вентиль STV/STR это 2/3-ходовой вентиль предназначен для регулирования подачи горячей воды в нагреватель. Вентиль используется с приводом AQM;
  • DXRE: Фреоновый воздухоохладитель, предназначен для центральных систем кондиционирования, а также для зональных систем, когда требуется охлаждать воздух для отдельных помещений (зон);
  • DE: Каплеотделитель рекомендуется устанавливать на выходе из теплообменника при скоростях воздушного потока выше 2.5 м/с для предотвращения попадания капель воды в систему воздуховодов;
  • EL: Нагреватель электрический;
  • HW: Нагреватель водяной;

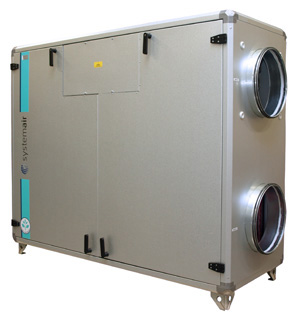

Внешний вид компактного воздухообрабатывающего агрегата Systemair TOPVEX SC 03-04

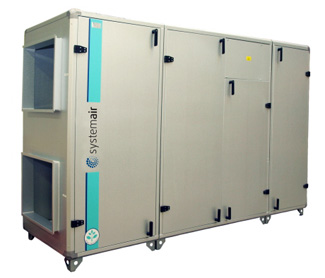

Внешний вид компактного воздухообрабатывающего агрегата Systemair TOPVEX SC 06-11
Посмотреть технические характеристики компактного воздухообрабатывающего агрегата Systemair TOPVEX SC



Systemair TOPVEX SC 03 - Systemair TOPVEX SC 11
производительность по воздуху - от 400 до 7000 м3/час
