Центральные кондиционеры, системы вентиляции высокой мощности McQuay Easdale

Корпус центральных кондиционеров McQuay Easdale сборной блочной конструкцией, спроектированной и изготовленной из прочных панелей. Агрегат поддерживает на нужном уровне температуру, влажность и чистоту воздуха. Компания McQuay при разработке создавала систему, которая будет не только охлаждать воздух, но так же будет и подогревать вновь подаваемый воздух. Встроенный блок автоматики руководит работой вентиляторов по заданным изготовителем алгоритмам.

Особенности конструкции центральных кондиционеров McQuay Easdale:

• 4 типоразмера блоков Easdale Infinity -SP -FP;
• 2 типоразмера блоков Easdale Essential DS;
• производительность по воздуху от 1100 до 124000 м3/час;
• По запросу изготавливаются установки с расходом воздуха до 230 000 м3/ч, а также нестандартных габаритов, определяющихся требованиями имеющегося монтажного пространства;
• Конструкция корпуса центральных кондиционеров Easdale является панельно-каркасной, состоящей из профилей, уголковых элементов и двухслойных панелей типа «сэндвич». Профили стандартно изготавливаются из алюминия, опционально – из анодированного алюминия, уголковые элементы – из нейлона, усиленного стекловолокном;
• Панели состоят из двух металлических листов, заполненных изоляционным материалом (по выбору – с тек ловолокном или пенополиуретаном). Материал металлического листа панелей:

  • – алюминий;
  • – оцинкованная сталь;
  • – нержавеющая сталь;
• Внешний лист может иметь пластизольное или лакокрасочное покрытие. Толщина металла выбирается от 0,5 до 1,2 мм;
• Панельно-каркасная конструкция имеет два исполнения:

  • – F.P. (Flat Panel - плоский профиль всех граней панели);
  • – N.G. (New Generation – ступенчатый профиль панели в месте фиксации с уголковым элементом);
• В исполнении F.P. являющимся более простым и дешевым по сравнению с N.G., панели выполняются толщиной 25 или 45 мм, причем для расхода воздуха более 25 000 м3/ч – только толщиной 45 мм. Агрегаты Easdale в исполнении F.P. подходят для стандартного комфортного и технологического кондиционирования воздуха и вентиляции;
• В исполнении N.G. толщина панелей корпуса может быть 42 или 62 мм. Ступенчатый профиль панели позволяет обеспечить абсолютно ровную, без выступов, внутреннюю поверхность агрегата, что дает возможность легко выполнять его чистку и использовать для объектов специального назначения – «чистых комнат», фармацевтических учреждений, больниц;
• Воздушные клапаны изготавливаются из оцинкованной стали или алюминия (на выбор) и выполняются наружными или внутренними. Привод лопаток клапана – рычажно-цанговый механизм. Клапан, если он рассчитан не на полное сечение агрегата, можно позиционировать по высоте сечения – по центру, смещенным вверх, смещенным вниз. Клапаны для агрегатов больших типоразмеров изготавливаются многосекционными;
• По конфигурации центральные кондиционеры Easdale могут быть:

  • – линейными;
  • – двухъярусными;
  • – смежными;
• Каждый транспортный модуль агрегатов Easdale поставляется с цельной рамой-основанием, выполненной из алюминия. В раме предусмотрены отверстия для крепления строп. Высота опорной рамы выбирается в зависимости от типоразмера установки – от 80 до 400 мм;
• Комплектация секций установок Easdale выбирается в зависимости от требований по чистоте и тепловлажностной обработке воздуха;
• Клапан забора рециркуляционного воздуха можно размещать после первого подогрева, а не в совместной 2-ходовой смесительной секции;
• Смесительные секции (2- и 3-ходовые) поставляются в горизонтальном и вертикальном исполнении с различными вариантами направления воздушных потоков;
• В зависимости от требований по очистке воздуха центральные кондиционеры Easdale комплектуются фильтрами различной эффективности:

  • – ячейковые панельные фильтры класса G2 – G4;
  • – карманные фильтры с эффективностью очистки F5 – F9;
  • – комбинированные фильтры – плоский + карманный;
  • – абсолютные фильтры класса H12, H13;
  • – угольные фильтры;
• Теплообменники предназначены для следующих типов энергоносителей:

  • – холодная вода;
  • – горячая вода;
  • – перегретая вода (до 150 °С) высокого давления;
  • – пар (до 180 °С);
  • – фреон;
• Теплообменники отличаются по конфигурации:

  • – шахматная;
  • – коридорная;

   по толщине трубок (от 0,35 до 1,5 мм), по расстоянию между ребрами (от 2 до 8 мм), по материалу труб:

  • – медь;
  • – луженая медь;
  • – сталь;

  по материалу ребер:

  • – алюминий;
  • – медь;
  • – алюминий с антикоррозийным покрытием;

  по материалу коллекторов (медь, сталь), по типу соединительных патрубков коллекторов (резьбовые, фланцевые). Рабочее давление теплообменников – 14,7 бар;
• В качестве опции для воздухоохладителей предлагаются поддоны для сбора конденсата. Они могут иметь одно- или четырехсторонний скат. Поддоны могут быть изготовлены:

  • – из полимерного материала;
  • – оцинкованной стали;
  • – нержавеющей стали;
• В качестве теплообменников вторичного подогрева в центральных кондиционерах Easdale используются электрические калориферы и газовые нагреватели. Электрокалориферы устанавливаются на направляющих рельсах, состоят из стальных нагревательных элементов с навивными ребрами и комплектуются термостатом безопасности с ручным перезапуском. Количество ступеней регулирования мощности выбирается от 1 до 10. Газовые нагреватели, комплектующие установки Easdale, имеют мощность от 40 до 120 кВт. Они состоят из регулируемой газовой горелки, камеры, сгорания и вторичного теплообменника конденсационного типа. Газовые нагреватели могут работать на природном или сжиженном газе;
• В центральных кондиционерах Easdale используются вентиляторы производства Nicotra и Comefri, позволяющие обеспечить максимальное статическое давление до 2600 Па;
• В основном применяются корпусные центробежные вентиляторы двойного всасывания с лопатками, загнутыми вперед или назад. Тип привода – клиноременная передача. Количество ремней в приводе может быть от одного до четырех;
• Регулирование натяжения ремня осуществляется с помощью регулировочного винта, расположенного на растяжной платформе электродвигателя, что устраняет необходимость ослабления фиксирующих винтов двигателя и, таким образом, предотвращает нарушение центровки вентиляторной группы. Вентилятор и электродвигатель монтируются на общей индивидуальной раме, устанавливаемой на резиновых или пружинных опорах. Для соединения устья вентилятора с панелью применяется гибкая вставка, способствующая снижению уровня шума.;
• Предусматривается опциональная установка резервного электродвигателя, резервной вентиляторно-моторной группы, установка двух действующих вентиляторно-моторных групп, каждая из которых работает на 50% производительности агрегата. Для больших расходов воздуха и статического напора стандартно предусматриваются два независимых вентилятора, каждый из которых обрабатывает половину требуемого расхода воздуха. Это позволяет снизить транспортные расходы и увеличить надежность работы установки;
• В установках Easdale гигиенического исполнения рекомендуется применять вентиляторы со свободно расположенным рабочим колесом, так как все поверхности вентилятора такого типа легко чистятся;
• Кроме того, возможность использования прямого привода от электродвигателя позволяет выполнять модулирующее управление скоростью вращения вентилятора с помощью частотного инвертора;
• Вся конструкция вентилятора изготавливается из оцинкованной стали, опционально – с эпоксидным покрытием или из нержавеющей стали (для упрощения выполнения дезинфекции);
• Электродвигатели (Siemens, Fimet, Smem) стандартно предназначены для напряжения питания 380 – 415 В / 50 Гц / 3 Ф, имеют класс изоляции F, класс защиты IP55. Коэффициент запаса потребляемой мощности электродвигателя задается в программе подбора;
• В качестве систем для утилизации тепла в центральных кондиционерах Easdale используются:

  • – пластинчатые (перекрестноточные) теплообменники;
  • – роторные регенераторы;
  • – теплообменники с промежуточным теплоносителем (раствором гликоля);
• Пластинчатые теплообменники, изготавливаемые из алюминиевых листов с поперечными ребрами, обеспечивают эффективность рекуперации 45 – 60%. Секция пластинчатого теплообменника может опционально комплектоваться байпасным воздушным клапаном, поддоном для сбора конденсата, дверью доступа или съемной сервисной панелью;
• Роторные регенераторы имеют высокую эффективность (60 – 70%) и изготавливаются в двух исполнениях – с утилизацией только явной теплоты или с утилизацией как явной, так и скрытой теплоты, т.е. приточный воздух не только нагревается, но и увлажняется;
• Ротор вращается посредством редукторного электродвигателя. Скорость вращения ротора может быть постоянной или регулируемой, что задается при выборе секции роторного теплообменника;
• Опционально предлагаются поддон для сбора конденсата, дверь доступа или съемная сервисная панель;
• В установках Easdale могут использоваться увлажнители следующих типов:

  • – сотовый испарительного типа;
  • – комплектуемый рециркуляционным насосом, фильтром, поплавковым клапаном;
  • – паровой с парораспределительными трубками;
  • – паровой с внешним электродным парогенератором и парораспределительными трубками;
• Помимо вышеперечисленных секций возможен выбор секции шумоглушения, пустой секции, диффузора;
• Наружное исполнение центральных кондиционеров Easdale предполагает использование крыши – плоской, одно- или двухскатной, а также навесного воздухозаборника из оцинкованной стали или алюминия;

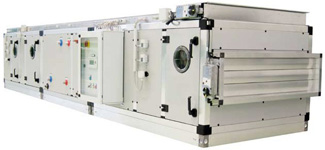

	»»»	Посмотреть внешний вид центральных кондиционеров McQuay Easdale Infinity

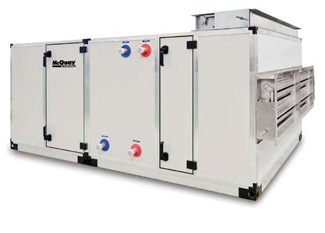

	»»»	Посмотреть внешний вид центральных кондиционеров McQuay Easdale Essential
	»»»	Посмотреть технические характеристики центральных кондиционеров McQuay Easdale

McQuay Easdale
производительность от 1100 до 124000 м³/час.
