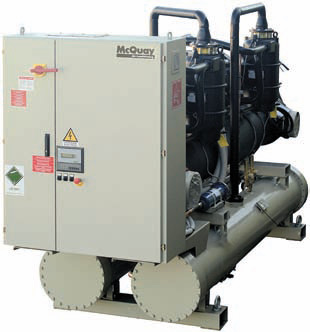

Холодильные машины, тепловые насосы и компрессорно-испарительные блоки McQuay WHS E с водяным или выносным конденсатором и винтовыми компрессорами

Холодильные машины и тепловые насосы McQuay WHS E с водяным охлаждением конденсатора или с выносным воздушным конденсатором являются холодильными машинами, разработанными для внутренней установки. Компания McQuay при разработке создавала компактные по размерам блоки. В холодильных машинах компания McQuay использует современный хладагент - R134A.

Существует пять модификации McQuay WHS E:

• McQuay WHS E SE ST-модификация стандартной эффективности (КЭЭ до 4.00) (SE), исполнение только охлаждение с водяным конденсатором, агрегат со стандартным уровнем шума (ST);
• McQuay WHS E XE ST-модификация высокой эффективности (КЭЭ до 4.73) (XE), исполнение только охлаждение с водяным конденсатором, агрегат со стандартным уровнем шума (ST);
• McQuay WHS E SE ME ST-модификация стандартной эффективности (КЭЭ до 4.00) (SE), исполнение компрессорно-испарительные блоки (исполнение без конденсатора и без ресивера), агрегат со стандартным уровнем шума (ST);
• McQuay WHS E SE LR ST-модификация стандартной эффективности (КЭЭ до 4.00) (SE), исполнение компрессорно-испарительные блоки с ресивером (исполнение без конденсатора), агрегат со стандартным уровнем шума (ST);
• McQuay WHS E SE HP ST-модификация стандартной эффективности (КЭЭ до 4.00) (SE), исполнение модификация охлаждение/тепловой насос, агрегат со стандартным уровнем шума (ST).

Основные конструктивные элементы McQuay WHS E:

• 18 типоразмеров;
• Одновинтовые компрессоры серии Frame-4 производства McQuay, разработанные для средних и больших мощностей;
• Озонобезопасный хладагент R134a;
• Система впрыска масла с внешним маслоотделителем, позволяющая увеличить КЭЭ при высоком давлении конденсации;
• Модификация, помимо стандартной возможности водяного охлаждения чиллера имеет вариант подсоединения к выносному воздушному конденсатору: модификация ME – без конденсатора и без ресивера;
• 2 исполнения, различающиеся по КЭЭ: стандартной (SE) и высокой (XE) эффективности;
• Плавное управление холодопроизводительностью;
• Электронный терморегулирующий вентиль;
• Теплообменник испарителя, рассчитанный на 1, 2 или 3 независимых контура хладагента. Состоит из корпуса, изготовленного из углеродистой стали, и бесшовных медных трубок с высоким коэффициентом теплопередачи, концы которых развальцованы в массивных трубных досках из углеродистой стали;
• Высокоинтеллектуальная микропроцессорная система управления MicroTech III;
• Каркас и панели, изготовленные из гальванизированной стали с покрытием порошковой эмалью.

Стандартные аксессуары к McQuay WHS E:

• Система пуска «Звезда/Треугольник» компрессоров;
• Водяные контуры испарителя и конденсатора для рабочего давления 150 psig (1035 Па);
• Одноходовой кожухотрубный теплообменник конденсатора (ΔT = 4 – 8 °C);
• Двойной перепускной клапан;
• Счетчик рабочего времени;
• Контактор сигнализации общей тревоги.

Дополнительные опции McQuay WHS E:

• Модификация HP – тепловой насос;
• Полная или частичная рекуперация теплоты конденсации;
• Теплоизоляция теплообменника испарителя/конденсатора толщиной 20 мм;
• Комплект Victaulic для подключения к гидравлическому контуру испарителя;
• Медно-никелевый теплообменник конденсатора для возможности работы на морской воде;
• Звукоизолирующий корпус чиллера, позволяющий снизить уровень шума на 12 дБ(А);
• Cистема «мягкого» пуска компрессора с ограничением его нагрузки на заданный период времени;
• Сопряжение с системой управления зданием (BMS);
• 2-/4-ходовой конденсатор (ΔT = 9 – 15 °C);
• Запорные вентили на линиях всасывания и нагнетания;
• Антивибрационные опоры.

	»»»	Посмотреть внешний вид холодильных машин, тепловых насосов и компрессорно-испарительных блоков McQuay WHS E
	»»»	Посмотреть технические характеристики холодильных машин, тепловых насосов и компрессорно-испарительных блоков McQuay WHS E

McQuay WHS E SE ST 096.1-429.3
от 333 до 1510 кВт (охлаждение)

McQuay WHS E XE ST 096.1-292.2
от 362 до 1134 кВт (охлаждение)

McQuay WHS E SE ME ST 096.1-429.3
от 328 до 1422 кВт (охлаждение)

McQuay WHS E SE LR ST 096.1-429.3
от 328 до 1422 кВт (охлаждение)

McQuay WHS E HP ST 050.1-165.2
от 333 до 1510 кВт (охлаждение)
нет данных (обогрев)
