Система управления и контроля Aermec VMF для систем кондиционирования, обогрева и производства горячей воды

Система Aermec VMF это система управления и контроля для гидравлической системы кондиционирования, обогрева и производства горячей воды для хозяйственных нужд. Система Aermec VMF позволяет осуществлять полный контроль каждого компонента гидравлической системы как локально, так и централизованно. Так же система Aermec VMF, взаимодействуя с различными компонентами системы, позволяет управлять эффективностью, никогда не пренебрегая комфортом Пользователя, но достигая его настолько эффективно, насколько это возможно с учетом энергосбережения.

Особенности системы управления и контроля Aermec VMF:

  • Управление единичным фанкойлом VMF;
  • Управление «микро-зоной» (один мастер - фанкойлы до 5 подчиненных фанкойлов);
  • Управление системой с множеством независимых зон (один мастер - фанкойлы до 5 подчиненных для каждой зоны);
  • Управление системой фанкойлов, плюс управление тепловым насосом (если он совместим с системой управления VMF);
  • Управление системой фанкойлов, тепловым насосом и управление системой производства горячей воды (ГВС);
  • Управление системой фанкойлов, тепловым насосом, системой ГВС, а также дополнительными циркуляционными насосами (максимум до 12, используя 3 вспомогательных модуля управления VMFCRP);
  • Управление системой фанкойлов, тепловым насосом, системой ГВС, дополнительными насосами и управление системами рекуперации, максимум тремя, (с возможностью обрабатывать показания до 3 датчиков VOC) или котлом;
  • Система VMF может управлять, с помощью центральной панели управления VMF-E5, максимально 64 зонами, каждая из которых состоит из одного мастер - фанкойла и до 5 подчиненных фанкойлов, подключенный к мастер-фанкойлу. В общей сложность система может управлять до 384 фанкойла;
  • Помимо центральной панели управления VMF-E5, мастер - фанкойлы могут быть обеспечены зональной панелью управления. Эта панель управления может быть смонтирована на фанкойл (VMF-E2/ E2H), либо может быть смонтирована на стену (VMF-E4);
  • Различные функции могут контролироваться через центральную панель управления WMF-E5, в том числе: распознавание каждой зоны путем присвоения имени для каждой из них; проверка и установка статуса работы (Вкл-Выкл), а также установка температуры воздуха для каждой зоны; установка и управление уставкой теплового насоса; планирование временных интервалов;
  • Простая установка системы для фанкойлов с помощью функции самоконтроля в мастер - фанкойлах;

Компоненты системы Aermec VMF

  • VMF-E0: термостат, устанавливающийся сбоку на фанкойле, стандартно укомплектован датчиками температуры воздуха и воды, может управлять следующими системами: 2-трубными, 4-трубными, 2-трубными + фильтр Plasmacluster, 2-трубными + УФ-лампа, а также 2-трубными системами с дополнительным электрическим нагревателем. Оборудован внешним низковольтным контактом, который можно использовать для удаленного включения-выключения. С данным термостатом можно создавать зону с одним фанкойлом с помощью 2-жильной последовательной связи (1 мастер + 5 подчиненных максимум). Термостат защищен с помощью плавкого предохранителя;
  • VMF-E1: термостат, схожий по свойствам с VMF-E0, но с дополнительными опциями: контакт «экономии»/датчик присутствия; дополнительный датчик температуры воды для общего контроля в 4-трубных системах (с аксессуаром VMF-SW1); интерфейс RS485, протокол ModBus-RTU для централизованного контроля; возможность установки расширительных карт в будущем для развития системы. Поэтому термостат VMF-E1 должен использоваться в качестве Мастера, при наличии множества зон, или при связи с чиллером/тепловым насосом;
  • VMF-E18: термостат, схожий по свойствам с VMF-E1, но для фанкойлов с инверторными двигателями;
  • V M F - E 2: это термостат с пользовательским интерфейсом для установки на фанкойл, выполняет те функции, что и VMF-E0, E1 или Е18 и является принадлежностью для моделей FCX UL-S-AS, FCX-U (типоразмеров 62-82-102). Оборудован двумя переключателями-селекторами, один для температуры, второй – для скорости вентилятора;
  • VMF-E2Н: это термостат, как и VMF-E2, предназначенный для модели FCX-HL;
  • VMF-E4: это зональная панель управления настенной установки, светлой окраски, для работы с термостатами VMF-E0, Е1 и Е18, принадлежностями для UL, HL а также для фанкойлов FCX без встроенного контроллера. Эта панель отличается инновационным дизайном, очень тонкая и недорогая. Позволяет управлять всеми функциями с помощью ёмкостных сенсорных клавиш с ЖК-дисплеем. Температура воздуха может контролироваться с помощью встроенного датчика температуры воздуха (стандартно), или с помощью датчика температуры воздуха одного из подключенных фанкойлов, или с помощью средней арифметической температуры от нескольких датчиков. Панель также позволяет управлять системой очистки (Plasmacluster/УФ-лампа) и воздушным электронагревателем;
  • VMF-E5В: центральная настенная (врезная) панель управления, светлого цвета, с графическим ЖК-дисплеем с задней подсветкой, ёмкостной сенсорной клавиатурой. Позволяет централизовано управлять/контролировать всю гидравлическую систему, которая может состоять из: фанкойлов – до 64 зон из групп мастер + подчинённый (до 5 подчиненных в группе); чиллера/ теплового насоса – работающих под управлением контроллеров семейств Modu_Control, GR3 или PCO2/PCO3 (с необходимыми принадлежностями для обмена данными по интерфейсу RS485–соответственно MODU-485A, AER485 или AER485P2/AER485P1); до 12 конфигурируемых зональных насосов; котла – согласование работы котла для производства горячей воды; системы рекуперации – может согласовывать работу до трех программируемых систем рекуперации, основывается на временных интервалах и/или измерении качества воздуха, полученного с помощью дополнительно поставляемого в качестве принадлежности VMF-VOC; модуль подготовки ГВС – полное управление; производством горячей воды посредством температурного датчика. Система «анти-легионелла»;
  • VMF-E5N: Центральная панель управления (такая же как VMF-E5В) только с панелью выполненной в чёрном пластике;
  • VMF-VOC: принадлежность для измерения качества воздуха (см. соответствующий пункт в разделе с описанием VMF-E5В);
  • VMF-CRP: принадлежность для управления бойлером, насосами и рекуператорами;
  • VMF-CW: датчик температуры воды, может использоваться на месте стандартного термостата, поставляемого с VMF-E0/Е1/Е18, для установки выше клапана (по ходу воды);
  • VMF- CW1: дополнительный датчик температуры может использоваться для 4-трубных систем с термостатами VMF-Е1/Е18 для максимального контроля в режиме охлаждения;
  • VMF-ACS3KM: электронная панель для полного контроля/управления для бака-накопителя ГВС (управление 3-ходовым клапаном, управление встроенным однофазным 3кВт нагревателем, «анти- легионелла» и датчик температуры);
  • VMF-ACS3KTN: электронная панель для полного контроля/управления для бака-накопителя ГВС (управление 3-ходовым клапаном, управление встроенным трёхфазным 3кВт нагревателем, «анти- легионелла» и датчик температуры);
  • VMF-ACS6KTN: электронная панель для полного контроля/управления для бака-накопителя ГВС (управление 3-ходовым клапаном, управление встроенным однофазным 6кВт нагревателем, «анти- легионелла» и датчик температуры);
  • VMF-ACS8KTN: электронная панель для полного контроля/управления для бака-накопителя ГВС (управление 3-ходовым клапаном, управление встроенным трёхфазным 6кВт нагревателем, «анти- легионелла» и датчик температуры);

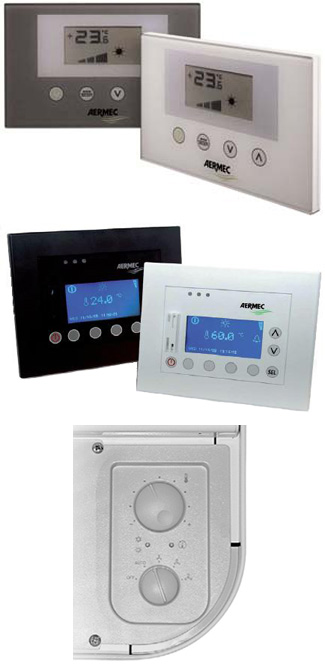

Внешний вид зональной панели управления Aermec VMF-E4
Внешний вид центральных панелей управления Aermec VMF-E5B/VMF-E5N
Внешний вид зональной панели управления Aermec VMF-E2/VMF-E2H

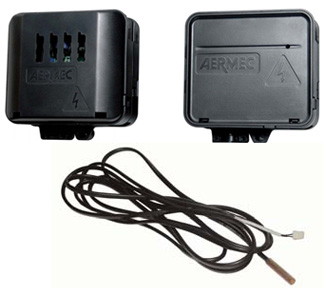

Внешний вид термостатов с последовательным каналом связи Aermec VMF-E1/VMF-E18
Внешний вид термостата с последовательным каналом связи Aermec VMF-E0
Внешний вид вспомогательного модуля управления Aermec VMF-VOC
Внешний вид вспомогательного модуля управления Aermec VMF-CRP

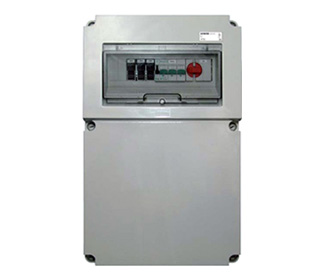

Внешний вид панели управления подготовкой горячей воды Aermec VMF-ACS
