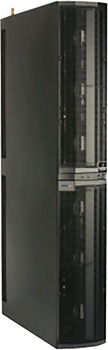

 | | Liebert XDH |
| Liebert XDH – горизонтальный рядный охладитель Liebert XD; интегрируется в схему помещения с горячими-холодными коридорами
Модуль охлаждения Liebert XDH предназначен для установки в ряду серверных шкафов в конфигурации с горячим – холодным коридорами. У модуля Liebert XDH имеется два хладагентных контура и он соответствует половине ширины стойки. Предполагается использовать модуль Liebert XDH с системой охлаждения Liebert XD с насосной подачей хладагента, которая запитывается либо блоком Liebert XDP, либо Liebert XDC.
Внутрирядный модуль охлаждения Liebert XDH доступен в конфигурации с опциональными гибкими металлическими трубами с муфтами быстрого соединения на каждом конце для легкого подключения к трубопроводам распределения хладагента.
Отдельно стоящий блок охлаждения Liebert XDH лучше всего размещать среди шкафов с оборудованием в конфигурации с горячим – холодным коридорами. Модуль Liebert XDH забирает воздух из горячего коридора, охлаждает его и выбрасывает охлажденный воздух в холодный коридор, где он втягивается в шкафы с оборудованием. Постоянные интервалы позволяют оптимизировать охлаждение.
Блоки Liebert XDH должны размещаться среди шкафов, которые выделяют наибольшее количество тепла. Если тепловая нагрузка распределена по помещению равномерно, то модули Liebert XDH могут быть распределены таким же образом.
Если Liebert XDH установлен в конце ряда, Emerson Network Power рекомендует использовать однонаправленные воздухораспределители на этом модуле Liebert XDH. Однонаправленные воздухораспределители можно использовать для подачи воздуха влево или вправо, сняв их с модуля Liebert XDH, развернув на 180º, затем установив их обратно на модуль Liebert XDH.
На модулях Liebert XDH, установленных между стоек, Liebert рекомендует использовать двунаправленные воздухораспределители.
Стандартные возможности модуля Liebert XDH:
- Два хладагентных контура – В каждом модуле Liebert XDH имеется два хладагентных контура, один находится в верхней части блока, другой – в нижней. Два хладагентных контура позволяют изменять степень охлаждения в зависимости от условий в серверном зале. Два хладагентных контура допускают чередующиеся подключения двух источников охлаждения для увеличения надежности системы.
- Два кабеля питания и силовых входа – Модуль Liebert XDH поставляется с двумя съёмными кабелями питания длиной 10 футов (3 м), которые подключаются к двум силовым входам стандарта IEC сзади блока. На противоположном конце каждого кабеля – вилка NEMA 5-15P (IEC 320-C14). Два кабеля питания позволяет блоку получать электропитание от двух независимых источников питания. Если кабель вторичного питания подключен к ИБП, то вентиляторы блока Liebert XDH будут продолжать работать даже при пропадании электропитания установки.
- Доступ к патрубкам сверху – Доступ к патрубкам подачи и обратки модуля Liebert XDH осуществляется сверху каждого модуля. Соединение патрубка подачи - медный патрубок 1/2" OD, а соединение на обратке – медный патрубок 7/8" OD.
- Угловые стабилизаторы – Стабилизаторы на каждом углу модуля позволяют перекатывать модуль Liebert XDH с большой легкостью и с меньшей вероятностью переворачивания.
- Воздухораспределители – Два воздухораспределителя, один в верхней части блока, другой – в нижней, направляют поток охлажденного воздуха. Имеются однонаправленные и двунаправленные воздухораспределители.
Дополнительные возможности модуля Liebert XDH:
- Обнаружение конденсата – Устройство обнаружения влаги Liqui-tect с выходом в виде замыкающегося контакта доступно в виде опции, устанавливаемой на заводе. Оно обнаруживает конденсат в поддоне блока Liebert XDH и подключается к системе мониторинга или аварийной сигнализации. Сигнал аварии и индикатор на передней панели оповещают пользователя о наличии конденсата в блоке.
- Предварительная заправка хладагента – Модули Liebert XDH с опцией предварительной заправки оборудуются соединениями быстрого подключения или съемными муфтами, которые удерживают хладагент под давлением внутри модуля Liebert XDH. Эти соединения облегчают подключение к трубопроводам Liebert XD и заправку хладагентом.
- Устанавливаемые в полевых условиях гибкие трубы (для использования с готовыми сборками труб) - Имеются следующие устанавливаемые на местах комплекты гибких труб: длиной 4, 6, 8 и 10 футов (1,2; 1,8; 2,4 и 3 метра). Подключение к блоку может быть прямым или под 90º. Подключение к изготовленным заранее сборкам труб осуществляется с помощью резьбовых соединений. Информацию по приобретению правильного комплекта для вашей установки смотрите в документе DPN000780, который можно получить у местного представителя компании Emerson Network Power.
|
