<p align="center"><font color="#045a95">Мультизональная система<br />
<strong>Mitsubishi Electric City Multi</strong><br />
Внешние блоки с водяным контуром<br />
и рекуперацией тепла<br />
<strong>PQRY-P200/250/300YLM-A1</strong></font></p>

Mitsubishi Electric PQRY-P200YLM-A1
Mitsubishi Electric PQRY-P250YLM-A1
Mitsubishi Electric PQRY-P300YLM-A1



Mitsubishi Electric PQRY-P350YLM-A1
Mitsubishi Electric PQRY-P400YLM-A1
Mitsubishi Electric PQRY-P450YLM-A1
Mitsubishi Electric PQRY-P500YLM-A1
Mitsubishi Electric PQRY-P550YLM-A1
Mitsubishi Electric PQRY-P600YLM-A1

Внешние блоки PQRY-P Y(S)LM-A1 мультизональной системы Mitsubishi Electric City Multi серии WY

Краткое описание прибора:

Компрессорно-конденсаторные агрегаты Mitsubishi Electric PQRY-P Y(S)LM-A1 с водяным контуром серии WY являются альтернативой традиционным наружным блокам с воздушным теплообменником. Они имеют небольшие размеры и располагаются внутри зданий. Применение водяного контура в мультизональных VRF-системах позволяет объединить достоинства водяных и фреоновых систем.

  • Температура и расход теплоносителя (воды), подводимого к фреоновому теплообменнику VRF-системы Mitsubishi Electric PQRY-P YLM-A1, могут быть оптимизированы для достижения максимальной эффективности холодильного цикла.
  • Компрессорно-конденсаторные агрегаты Mitsubishi Electric PQRY-P YLM-A1 с водяным контуром могут располагаться в непосредственной близости от внутренних блоков, например, поэтажно в высотном здании. Это позволяет минимизировать падение производительности системы, связанное с длиной магистрали хладагента.
  • Отсутствует прямой теплообмен между контуром хладагента и наружным воздухом, а промежуточный контур теплоносителя вносит дополнительную степень свободы при управлении параметрами системы. Это может быть использовано при необходимости круглогодичного охлаждения объектов.
  • За счет организации водяного контура снимаются ограничения на расстояние и перепад высот между внутренними блоками мультизональной системы Mitsubishi Electric и наружными приборами (градирнями). Это важно для высотных строений и крупных комплексов зданий.
  • Если контур теплоносителя объединяет несколько компрессорно-конденсаторных агрегатов Mitsubishi Electric PQRY-P YHM-A1, то создается возможность утилизации тепла для нагрева помещений от систем, работающих в режиме охлаждения. Например, в офисном здании тепло от технологических помещений: серверных, горячих цехов столовых и т.п. – будет использовано для нагрева воздуха в офисах.

VRF-системы Mitsubishi Electric PQRY-P Y(S)LM-A1 имеют два дополнительных преимущества относительно Mitsubishi Electric PQHY-P Y(S)LM-A1. Первое - это полная независимость пользователей и возможность одновременной работы внутренних блоков в режимах охлаждения и обогрева. Второе - максимальная эффективность за счет двух контуров утилизации тепла: контура хладагента в рамках каждой системы и контура теплоносителя, объединяющего несколько систем.

Обязательным компонентом системы WR2 является ВС-контроллер или WCB-контроллер.

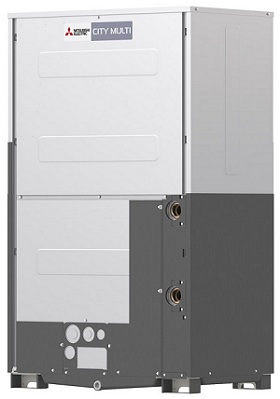

Внешний вид внешних блоков Mitsubishi Electric PQRY-P200/250/300YLM-A1

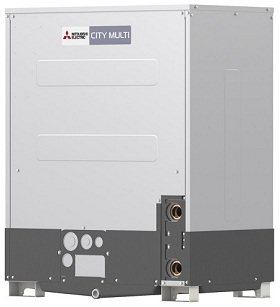

Внешний вид внешних блоков Mitsubishi Electric PQRY-P350/400/450/500/550/600YLM-A1
Технические характеристики VRF-системы Mitsubishi Electric PQRY-P Y(S)LM-A1

PQRY-P200YLM-A1

22,4 кВт (охлаждение)
25,0 кВт (обогрев)

PQRY-P250YLM-A1

28,0 кВт (охлаждение)
31,5 кВт (обогрев)

PQRY-P300YLM-A1

33,5 кВт (охлаждение)
37,5 кВт (обогрев)

PQRY-P350YLM-A1

40,0 кВт (охлаждение)
45,0 кВт (обогрев)

PQRY-P400YLM-A1

45,0 кВт (охлаждение)
50,0 кВт (обогрев)

PQRY-P450YLM-A1

50,0 кВт (охлаждение)
56,0 кВт (обогрев)

PQRY-P500YLM-A1

56,0 кВт (охлаждение)
63,0 кВт (обогрев)

PQRY-P550YLM-A1

63,0 кВт (охлаждение)
69,0 кВт (обогрев)

PQRY-P600YLM-A1

69,0 кВт (охлаждение)
76,5 кВт (обогрев)

PQRY-P400YSLM-A1

45,0 кВт (охлаждение)
50,0 кВт (обогрев)

PQRY-P450YSLM-A1

50,0 кВт (охлаждение)
56,0 кВт (обогрев)

PQRY-P500YSLM-A1

56,0 кВт (охлаждение)
63,0 кВт (обогрев)

PQRY-P550YSLM-A1

63,0 кВт (охлаждение)
69,0 кВт (обогрев)

PQRY-P650YSHM-A1

73,0 кВт (охлаждение)
81,5 кВт (обогрев)

PQRY-P700YSHM-A1

80,0 кВт (охлаждение)
88,5 кВт (обогрев)

PQRY-P750YSHM-A1

85,0 кВт (охлаждение)
95,0 кВт (обогрев)

PQRY-P800YSHM-A1

90,0 кВт (охлаждение)
100,0 кВт (обогрев)

PQRY-P850YSHM-A1

96,0 кВт (охлаждение)
108,0 кВт (обогрев)

PQRY-P900YSHM-A1

101,0 кВт (охлаждение)
113,0 кВт (обогрев)

BC- и WCB-контроллеры мультизональной системы с рекуперацией тепла Mitsubishi Electric City Multi PQRY-P Y(S)LM-A1 серии WR2

BC-контроллер Mitsubishi Electric CMB-M V-J1

BC-контроллер Mitsubishi Electric CMB-M V-JA1

BC-контроллер Mitsubishi Electric CMB-P1016V-KA1

BC-контроллер Mitsubishi Electric CMB-M V-KB1

WCB-контроллер Mitsubishi Electric CMB-PW202V-J



Внутренние блоки мультизональной системы с рекуперацией тепла Mitsubishi Electric City Multi PQRY-P Y(S)LM-A1 серии WR2
Кассетные блоки Mitsubishi Electric PLFY-P VEM-E
Кассетные блоки
Mitsubishi Electric PLFY-P VEM-E

охлаждение: 2.2 - 14.0 кВт
нагрев: 2.5 - 16.0 кВт
Компактные кассетные блоки Mitsubishi Electric PLFY-P VFM-E1
Компактные кассетные блоки
Mitsubishi Electric PLFY-P VFM-E1

охлаждение: 1.7 - 5.6 кВт
нагрев: 1.9 - 6.3 кВт
Двухпоточные кассетные блоки Mitsubishi Electric PLFY-P VLMD-E
Двухпоточные кассетные блоки
Mitsubishi Electric PLFY-P VLMD-E

охлаждение: 2.2 - 14.0 кВт
нагрев: 2.5 - 16.0 кВт
Однопоточные кассетные блоки PMVY-P VBM-E
Однопоточные кассетные блоки
Mitsubishi Electric PMVY-P VBM-E

охлаждение: 2.2 - 4.5 кВт
нагрев: 2.5 - 5.0 кВт

Низконапорные канальные блоки Mitsubishi Electric PEFY-P VMR-E
Низконапорные канальные блоки
Mitsubishi Electric PEFY-P VMR-E

охлаждение: 2.2 - 3.6 кВт
нагрев: 2.5 - 4.0 кВт

Супертонкие канальные блоки Mitsubishi Electric PEFY-P VMS1-E
Супертонкие канальные блоки
Mitsubishi Electric PEFY-P VMS1-E

охлаждение: 1.7 - 7.1 кВт
нагрев: 1.9 - 8.0 кВт

Внутренние средненапорные канальные блоки Mitsubishi Electric PEFY-P VMA-E3

Высоконапорные канальные блоки Mitsubishi Electric PEFY-P VMHS-E
Высоконапорные канальные блоки
Mitsubishi Electric PEFY-P VMHS-E

охлаждение: 4.5 - 28.0 кВт
нагрев: 5.0 - 31.5 кВт

Прямоточные канальные блоки Mitsubishi Electric PEFY-P VMHS-E-F
Прямоточные канальные блоки
Mitsubishi Electric PEFY-P VMHS-E-F

охлаждение: 14.0 - 28.0 кВт
нагрев: 8.9 - 17.4 кВт

Внутренние настенные блоки Mitsubishi Electric PKFY-P VLM-E
Внутренние настенные блоки
Mitsubishi Electric PKFY-P VLM-E

охлаждение: 1.2 - 5.6 кВт
нагрев: 1.4 - 6.3 кВт

Внутренние настенные блоки Mitsubishi Electric PKFY-P VKM-E
Внутренние настенные блоки
Mitsubishi Electric PKFY-P VKM-E

охлаждение: 7.1 - 11.2 кВт
нагрев: 8.0 - 12.5 кВт

Внутренние подвесные блоки Mitsubishi Electric PCFY-P VKM-E
Внутренние подвесные блоки
Mitsubishi Electric PCFY-P VKM-E

охлаждение: 4.5 - 14.0 кВт
нагрев: 5.0 - 16.0 кВт

Компактные напольные блоки Mitsubishi Electric PFFY-P VKM-E2
Компактные напольные блоки
Mitsubishi Electric PFFY-P VKM-E2

охлаждение: 2.2 - 4.5 кВт
нагрев: 2.5 - 5.0 кВт

Внутренние напольные блоки Mitsubishi Electric PFFY-P VLEM-E
Внутренние напольные блоки
Mitsubishi Electric PFFY-P VLEM-E

охлаждение: 2.2 - 7.1 кВт
нагрев: 2.5 - 8.0 кВт

Внутренние бескорпусные напольные блоки Mitsubishi Electric PFFY-P VCM-E

Бустерный блок Mitsubishi Electric PWFY-P100VM-E-BU
Бустерный блок
для нагрева воды
PWFY-P100VM-E-BU

охлаждение: - кВт
нагрев: 12.5кВт

Теплообменный блок Mitsubishi Electric PWFY-EP100VM-E2-AU

Контроллеры фреоновых секций Mitsubishi Electric PAC-AH M-J

M-контроллеры Mitsubishi Electric PAC-LV11M-J



Внутренние блоки M-серии, подключаемые к PQRY-P Y(S)LM-A1 серии WR2 через контроллер PAC-LV11M-J
Mitsubishi Electric MSZ-LN VGV
Настенный внутренний блок
Mitsubishi Electric MSZ-LN VGV

охлаждение: 2.5 - 6.1 кВт
нагрев: 3.2 - 6.8 кВт
Mitsubishi Electric MSZ-LN VGB
Настенный внутренний блок
Mitsubishi Electric MSZ-LN VGB

охлаждение: 2.5 - 6.1 кВт
нагрев: 3.2 - 6.8 кВт
Mitsubishi Electric MSZ-LN VGR
Настенный внутренний блок
Mitsubishi Electric MSZ-LN VGR

охлаждение: 2.5 - 6.1 кВт
нагрев: 3.2 - 6.8 кВт
Mitsubishi Electric MSZ-LN VGW
Настенный внутренний блок
Mitsubishi Electric MSZ-LN VGW

охлаждение: 2.5 - 6.1 кВт
нагрев: 3.2 - 6.8 кВт
Mitsubishi Electric MSZ-FH VE2 Kirigamine
Настенный внутренний блок
Mitsubishi Electric MSZ-FH VE2 Kirigamine

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 6.0 кВт
Настенный внутренний блок Mitsubishi Electric MSZ-EF VE3B
Настенный внутренний блок
Mitsubishi Electric MSZ-EF VE3B

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 5.8 кВт
Настенный внутренний блок Mitsubishi Electric MSZ-EF VE3S
Настенный внутренний блок
Mitsubishi Electric MSZ-EF VE3S

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 5.8 кВт
Настенный внутренний блок Mitsubishi Electric MSZ-EF VE3W
Настенный внутренний блок
Mitsubishi Electric MSZ-EF VE3W

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 5.8 кВт

Настенный внутренний блок Mitsubishi Electric MSZ-SF VE3
Настенный внутренний блок
Mitsubishi Electric MSZ-SF VE3

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 5.8 кВт

Настенный внутренний блок Mitsubishi Electric MSZ-SF VA-ER4
Настенный внутренний блок
Mitsubishi Electric MSZ-SF VA-ER4

охлаждение: 1.5 - 2.0 кВт
нагрев: 2.5 - 3.2 кВт

Напольный внутренний блок Mitsubishi Electric MFZ-KJ VE2
Напольный внутренний блок
Mitsubishi Electric MFZ-KJ VE2

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.4 - 6.0 кВт
