<p align="center"><font color="#045a95">Мультизональная система<br />
<strong>Mitsubishi Electric City Multi</strong><br />
Наружные блоки<br />
<strong>PURY-P200/250/300YNW-A1</strong></font></p>

Mitsubishi Electric PURY-P200YNW-A1
Mitsubishi Electric PURY-P250YNW-A1
Mitsubishi Electric PURY-P300YNW-A1



Mitsubishi Electric PURY-P350YNW-A1
Mitsubishi Electric PURY-P400YNW-A1
Mitsubishi Electric PURY-P450YNW-A1



Mitsubishi Electric PURY-P450YNW-A1
Mitsubishi Electric PURY-P500YNW-A1

Наружные блоки PURY-P Y(S)NW-A1 мультизональной системы Mitsubishi Electric City Multi серии R2 с рекуперацией тепла

Обновление 2020 года!!!

Описание наружных блоков VRF-системы Mitsubishi Electric PURY-P Y(S)NW-A1:

  • Единственная двухтрубная система с утилизацией тепла. Обязательным компонентом системы является ВС-контроллер или WCB-контроллер.
  • Наружные блоки Mitsubishi Electric PURY-P YNW-A1 производительностью до 63 кВт выполнены в виде моноблока с 1 компрессором. Это упрощает монтаж и увеличивает надежность системы.
  • В наружных агрегатах Mitsubishi Electric PURY-P YNW-A1 применяются только компрессоры с инверторным приводом, что объясняет отсутствие пусковых токов наружных агрегатов, увеличивает ресурс компрессора, а также надежность всей системы.
  • Инверторный привод компрессора имеет увеличенную энергоэффективность за счет применения оригинального алгоритма широтно-импульсной модуляции (ШИМ) с перемодуляцией. Этот метод обеспечивает увеличение выходного напряжения инвертора при высокой частоте вращения приводного электродвигателя компрессора, что увеличивает эффективность.
  • Подогрев компрессора в блоках VRF-системы CITY MULTI G7 (серия YNW) осуществляется статорными обмотками электродвигателя. Это обеспечивает более эффективное использование электроэнергии в сравнении с внешним ленточным нагревателем картера компрессора.
  • Новая VRF-система Mitsubishi Electric динамически изменяет (повышает) температуру кипения в зависимости от нагрузки на систему кондиционирования воздуха с целью снижения электропотребления в режиме охлаждения. При снижении нагрузки температура кипения увеличивается, то есть снижается частота вращения компрессора, и увеличивается эффективность электродвигателя.
  • Теплообменник изготовлен из медной трубы круглого сечения.
  • Улучшена сезонная и номинальная эффективности благодаря применению в наружном блоке четырехстороннего теплообменника.
  • Впервые в промышленности применен интегральный силовой модуль на основе карбида кремния.
  • Снижено электропотребление вентилятора. Новый выходной направляющий аппарат осевого вентилятора наружного блока Mitsubishi Electric PURY-P YNW-A1 позволяет достичь повышенного статического давления при меньшей частоте вращения вентилятора и пониженном электропотреблении.
  • Перепад высот между наружным и внутренними блоками может быть увеличен до 90 м, если наружный блок расположен выше внутренних, и до 60 м — если наружный блок ниже внутренних.
  • В один гидравлический контур может быть подключено до 50 внутренних блоков.
  • В конструкции наружного блока Mitsubishi Electric PURY-P Y(S)NW-A1 предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.
  • Блоки повышенной коррозионной стойкости Mitsubishi Electric PURY-P YNW-A1-BS поставляются под заказ.
Описание VRF-системы Mitsubishi Electric PURY-P Y(S)NW-A1

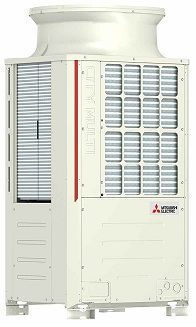

Внешний вид наружных блоков Mitsubishi Electric PURY-P200YNW-A1, PURY-P250YNW-A1, PURY-P250YNW-A1

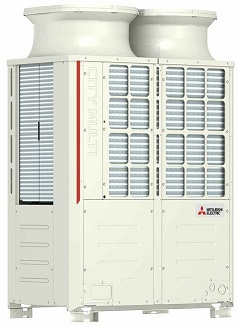

Внешний вид наружных блоков Mitsubishi Electric PURY-P350YNW-A1, PURY-P400YNW-A1, PURY-P450YNW-A1

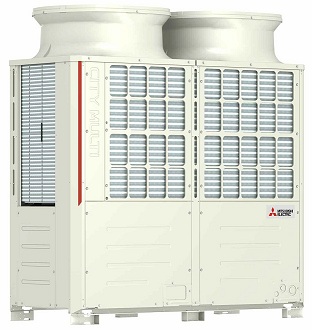

Внешний вид наружных блоков Mitsubishi Electric PURY-P500YNW-A1, PURY-P550YNW-A1
Технические характеристики VRF-системы Mitsubishi Electric PURY-P Y(S)NW-A1

PURY-P200YNW-A1

22,4 кВт (охлаждение)
22,4 кВт (обогрев)

PURY-P250YNW-A1

28,0 кВт (охлаждение)
28,0 кВт (обогрев)

PURY-P300YNW-A1

33,5 кВт (охлаждение)
33,5 кВт (обогрев)

PURY-P350YNW-A1

40,0 кВт (охлаждение)
40,0 кВт (обогрев)

PURY-P400YNW-A1

45,0 кВт (охлаждение)
45,0 кВт (обогрев)

PURY-P450YNW-A1

50,0 кВт (охлаждение)
50,0 кВт (обогрев)

PURY-P500YNW-A1

56,0 кВт (охлаждение)
56,0 кВт (обогрев)

PURY-P550YNW-A1

63,0 кВт (охлаждение)
63,0 кВт (обогрев)

PURY-P400YSNW-A1

45,0 кВт (охлаждение)
45,0 кВт (обогрев)

PURY-P450YSNW-A1

50,0 кВт (охлаждение)
50,0 кВт (обогрев)

PURY-P500YSNW-A1

56,0 кВт (охлаждение)
56,0 кВт (обогрев)

PURY-P550YSNW-A1

63,0 кВт (охлаждение)
63,0 кВт (обогрев)

PURY-P600YSNW-A1

69,0 кВт (охлаждение)
69,0 кВт (обогрев)

PURY-P650YSNW-A1

73,0 кВт (охлаждение)
73,0 кВт (обогрев)

PURY-P700YSNW-A1

80,0 кВт (охлаждение)
80,0 кВт (обогрев)

PURY-P750YSNW-A1

85,0 кВт (охлаждение)
85,0 кВт (обогрев)

PURY-P800YSNW-A1

90,0 кВт (охлаждение)
90,0 кВт (обогрев)

PURY-P850YSNW-A1

96,0 кВт (охлаждение)
96,0 кВт (обогрев)

PURY-P900YSNW-A1

101,0 кВт (охлаждение)
101,0 кВт (обогрев)

PURY-P950YSNW-A1

108,0 кВт (охлаждение)
108,0 кВт (обогрев)

PURY-P1000YSNW-A1

113,0 кВт (охлаждение)
113,0 кВт (обогрев)

PURY-P1050YSNW-A1

118,0 кВт (охлаждение)
118,0 кВт (обогрев)

PURY-P1100YSNW-A1

124,0 кВт (охлаждение)
124,0 кВт (обогрев)



BC- и WCB-контроллеры мультизональной системы с рекуперацией тепла Mitsubishi Electric City Multi PURY-P Y(S)NW-A1 серии R2

BC-контроллер Mitsubishi Electric CMB-M V-J1

BC-контроллер Mitsubishi Electric CMB-M V-JA1

BC-контроллер Mitsubishi Electric CMB-P1016V-KA1

BC-контроллер Mitsubishi Electric CMB-M V-KB1

WCB-контроллер Mitsubishi Electric CMB-PW202V-J



Внутренние блоки мультизональной системы с рекуперацией тепла Mitsubishi Electric City Multi PURY-P Y(S)NW-A1 серии R2
Кассетные блоки Mitsubishi Electric PLFY-P VEM-E
Кассетные блоки
Mitsubishi Electric PLFY-P VEM-E

охлаждение: 2.2 - 14.0 кВт
нагрев: 2.5 - 16.0 кВт
Компактные кассетные блоки Mitsubishi Electric PLFY-P VFM-E1
Компактные кассетные блоки
Mitsubishi Electric PLFY-P VFM-E1

охлаждение: 1.7 - 5.6 кВт
нагрев: 1.9 - 6.3 кВт
Двухпоточные кассетные блоки Mitsubishi Electric PLFY-P VLMD-E
Двухпоточные кассетные блоки
Mitsubishi Electric PLFY-P VLMD-E

охлаждение: 2.2 - 14.0 кВт
нагрев: 2.5 - 16.0 кВт
Однопоточные кассетные блоки PMVY-P VBM-E
Однопоточные кассетные блоки
Mitsubishi Electric PMVY-P VBM-E

охлаждение: 2.2 - 4.5 кВт
нагрев: 2.5 - 5.0 кВт

Низконапорные канальные блоки Mitsubishi Electric PEFY-P VMR-E
Низконапорные канальные блоки
Mitsubishi Electric PEFY-P VMR-E

охлаждение: 2.2 - 3.6 кВт
нагрев: 2.5 - 4.0 кВт

Супертонкие канальные блоки Mitsubishi Electric PEFY-P VMS1-E
Супертонкие канальные блоки
Mitsubishi Electric PEFY-P VMS1-E

охлаждение: 1.7 - 7.1 кВт
нагрев: 1.9 - 8.0 кВт

Внутренние средненапорные канальные блоки Mitsubishi Electric PEFY-P VMA-E3

Высоконапорные канальные блоки Mitsubishi Electric PEFY-P VMHS-E
Высоконапорные канальные блоки
Mitsubishi Electric PEFY-P VMHS-E

охлаждение: 4.5 - 28.0 кВт
нагрев: 5.0 - 31.5 кВт

Прямоточные канальные блоки Mitsubishi Electric PEFY-P VMHS-E-F
Прямоточные канальные блоки
Mitsubishi Electric PEFY-P VMHS-E-F

охлаждение: 14.0 - 28.0 кВт
нагрев: 8.9 - 17.4 кВт

Внутренние настенные блоки Mitsubishi Electric PKFY-P VLM-E
Внутренние настенные блоки
Mitsubishi Electric PKFY-P VLM-E

охлаждение: 1.2 - 5.6 кВт
нагрев: 1.4 - 6.3 кВт

Внутренние настенные блоки Mitsubishi Electric PKFY-P VKM-E
Внутренние настенные блоки
Mitsubishi Electric PKFY-P VKM-E

охлаждение: 7.1 - 11.2 кВт
нагрев: 8.0 - 12.5 кВт

Внутренние подвесные блоки Mitsubishi Electric PCFY-P VKM-E
Внутренние подвесные блоки
Mitsubishi Electric PCFY-P VKM-E

охлаждение: 4.5 - 14.0 кВт
нагрев: 5.0 - 16.0 кВт

Компактные напольные блоки Mitsubishi Electric PFFY-P VKM-E2
Компактные напольные блоки
Mitsubishi Electric PFFY-P VKM-E2

охлаждение: 2.2 - 4.5 кВт
нагрев: 2.5 - 5.0 кВт

Внутренние напольные блоки Mitsubishi Electric PFFY-P VLEM-E
Внутренние напольные блоки
Mitsubishi Electric PFFY-P VLEM-E

охлаждение: 2.2 - 7.1 кВт
нагрев: 2.5 - 8.0 кВт

Внутренние бескорпусные напольные блоки Mitsubishi Electric PFFY-P VCM-E

Бустерный блок Mitsubishi Electric PWFY-P100VM-E-BU
Бустерный блок
для нагрева воды
PWFY-P100VM-E-BU

охлаждение: - кВт
нагрев: 12.5кВт

Теплообменный блок Mitsubishi Electric PWFY-EP100VM-E2-AU

Контроллеры фреоновых секций Mitsubishi Electric PAC-AH M-J

M-контроллеры Mitsubishi Electric PAC-LV11M-J



Внутренние блоки M-серии, подключаемые к PURY-P Y(S)NW-A1 серии R2 через контроллер PAC-LV11M-J
Mitsubishi Electric MSZ-LN VGV
Настенный внутренний блок
Mitsubishi Electric MSZ-LN VGV

охлаждение: 2.5 - 6.1 кВт
нагрев: 3.2 - 6.8 кВт
Mitsubishi Electric MSZ-LN VGB
Настенный внутренний блок
Mitsubishi Electric MSZ-LN VGB

охлаждение: 2.5 - 6.1 кВт
нагрев: 3.2 - 6.8 кВт
Mitsubishi Electric MSZ-LN VGR
Настенный внутренний блок
Mitsubishi Electric MSZ-LN VGR

охлаждение: 2.5 - 6.1 кВт
нагрев: 3.2 - 6.8 кВт
Mitsubishi Electric MSZ-LN VGW
Настенный внутренний блок
Mitsubishi Electric MSZ-LN VGW

охлаждение: 2.5 - 6.1 кВт
нагрев: 3.2 - 6.8 кВт
Mitsubishi Electric MSZ-FH VE2 Kirigamine
Настенный внутренний блок
Mitsubishi Electric MSZ-FH VE2 Kirigamine

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 6.0 кВт
Настенный внутренний блок Mitsubishi Electric MSZ-EF VE3B
Настенный внутренний блок
Mitsubishi Electric MSZ-EF VE3B

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 5.8 кВт
Настенный внутренний блок Mitsubishi Electric MSZ-EF VE3S
Настенный внутренний блок
Mitsubishi Electric MSZ-EF VE3S

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 5.8 кВт
Настенный внутренний блок Mitsubishi Electric MSZ-EF VE3W
Настенный внутренний блок
Mitsubishi Electric MSZ-EF VE3W

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 5.8 кВт

Настенный внутренний блок Mitsubishi Electric MSZ-SF VE3
Настенный внутренний блок
Mitsubishi Electric MSZ-SF VE3

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.2 - 5.8 кВт

Настенный внутренний блок Mitsubishi Electric MSZ-SF VA-ER4
Настенный внутренний блок
Mitsubishi Electric MSZ-SF VA-ER4

охлаждение: 1.5 - 2.0 кВт
нагрев: 2.5 - 3.2 кВт

Напольный внутренний блок Mitsubishi Electric MFZ-KJ VE2
Напольный внутренний блок
Mitsubishi Electric MFZ-KJ VE2

охлаждение: 2.5 - 5.0 кВт
нагрев: 3.4 - 6.0 кВт
