<p align="center"><font color="#045a95">Мультизональная система<br />
<strong>Mitsubishi Electric City Multi</strong><br />
Наружные блоки<br />
<strong>PUHY-EP200/250/300YNW-A1</strong></font></p>

Mitsubishi Electric PUHY-EP200YNW-A1
Mitsubishi Electric PUHY-EP250YNW-A1
Mitsubishi Electric PUHY-EP300YNW-A1



Mitsubishi Electric PUHY-EP350YNW-A1
Mitsubishi Electric PUHY-EP400YNW-A1
Mitsubishi Electric PUHY-EP450YNW-A1



Mitsubishi Electric PUHY-EP500YNW-A1

Высокоэффективные наружные блоки PUHY-EP Y(S)NW-A1 мультизональной системы Mitsubishi Electric City Multi серии Y

Обновление 2020 года!!!

Описание наружных блоков VRF-системы Mitsubishi Electric PUHY-EP Y(S)NW-A1:

  • Наружные блоки Mitsubishi Electric PUHY-EP YNW-A1 производительностью до 56 кВт выполнены в виде моноблока с 1 компрессором. Это упрощает монтаж и увеличивает надежность системы.
  • В наружных агрегатах применяются только компрессоры с инверторным приводом, что объясняет отсутствие пусковых токов наружных агрегатов, увеличивает ресурс компрессора, а также надежность всей системы.
  • Инверторный привод компрессора имеет увеличенную энергоэффективность за счет применения оригинального алгоритма широтно-импульсной модуляции (ШИМ) с перемодуляцией. Этот метод обеспечивает увеличение выходного напряжения инвертора при высокой частоте вращения приводного электродвигателя компрессора, что увеличивает эффективность.
  • Подогрев компрессора в блоках CITY MULTI G7 (серия YNW) осуществляется статорными обмотками электродвигателя. Это обеспечивает более эффективное использование электроэнергии в сравнении с внешним ленточным нагревателем картера компрессора.
  • Система управления динамически изменяет (повышает) температуру кипения в зависимости от нагрузки на систему кондиционирования воздуха с целью снижения электропотребления в режиме охлаждения. При снижении нагрузки температура кипения увеличивается, то есть снижается частота вращения компрессора, и увеличивается эффективность электродвигателя.
  • Улучшена сезонная эффективность SEER благодаря применению в наружном блоке четырехстороннего теплообменника.
  • Теплообменник изготовлен из плоской алюминиевой трубы.
  • Впервые в промышленности применен интегральный силовой модуль на основе карбида кремния (SiC).
  • Снижено электропотребление вентилятора. Новый выходной направляющий аппарат осевого вентилятора наружного блока VRF-системы Mitsubishi Electric City Multi G7 позволяет достичь повышенного статического давления при меньшей частоте вращения вентилятора и пониженном электропотреблении.
  • Длина магистрали хладагента после 1-го разветвителя может быть увеличена с 40 м до 90 м. Для этого потребуется увеличить диаметр жидкостной магистрали на 1 типоразмер.
  • Перепад высот между наружным и внутренними блоками может быть увеличен до 90 м, если наружный блок расположен выше внутренних, и до 60 м — если наружный блок ниже внутренних.
  • Перепад высот между внутренними блоками может быть увеличен с 15 м до 30 м. Для этого потребуется увеличить диаметр жидкостной магистрали на 1 типоразмер.
  • Суммарный индекс внутренних блоков, подключенных в одну систему, может быть увеличен до 200% путем загрузки в наружный блок специального программного обеспечения.
  • В один гидравлический контур может быть подключено до 50 внутренних блоков.
  • Максимальная температура наружного воздуха составляет +52ºС. Это важно при размещении блоков внутри защитных конструкций или на технических этажах.
  • В конструкции наружного блока Mitsubishi Electric PUHY-EP YNW-A1 предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.
  • Блоки повышенной коррозионной стойкости Mitsubishi Electric PUHY-EP YNW-A1-BS поставляются под заказ.
Описание VRF-системы Mitsubishi Electric PUHY-EP Y(S)NW-A1

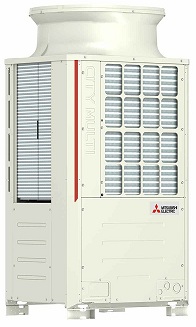

Внешний вид наружных блоков Mitsubishi Electric PUHY-EP200YNW-A1, PUHY-EP250YNW-A1, PUHY-EP300YNW-A1

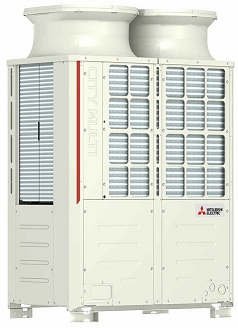

Внешний вид наружных блоков Mitsubishi Electric PUHY-EP350YNW-A1, PUHY-EP400YNW-A1, PUHY-EP450YNW-A1

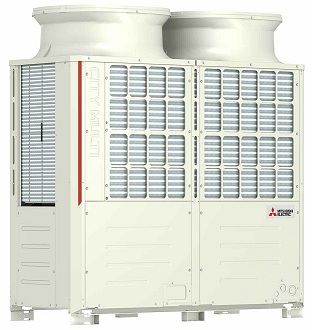

Внешний вид наружных блоков Mitsubishi Electric PUHY-EP500YNW-A1
Технические характеристики VRF-системы Mitsubishi Electric PUHY-EP Y(S)NW-A1

PUHY-EP200YNW-A1

22,4 кВт (охлаждение)
22,4 кВт (обогрев)

PUHY-EP250YNW-A1

28,0 кВт (охлаждение)
28,0 кВт (обогрев)

PUHY-EP300YNW-A1

33,5 кВт (охлаждение)
33,5 кВт (обогрев)

PUHY-EP350YNW-A1

40,0 кВт (охлаждение)
40,0 кВт (обогрев)

PUHY-EP400YNW-A1

45,0 кВт (охлаждение)
45,0 кВт (обогрев)

PUHY-EP450YNW-A1

50,0 кВт (охлаждение)
50,0 кВт (обогрев)

PUHY-EP500YNW-A1

55,0 кВт (охлаждение)
55,0 кВт (обогрев)

PUHY-EP550YSNW-A

63,0 кВт (охлаждение)
63,0 кВт (обогрев)

PUHY-EP400YSNW-A1

45,0 кВт (охлаждение)
45,0 кВт (обогрев)

PUHY-EP450YSNW-A1

50,0 кВт (охлаждение)
50,0 кВт (обогрев)

PUHY-EP500YSNW-A1

56,0 кВт (охлаждение)
56,0 кВт (обогрев)

PUHY-EP550YSNW-A1

63,0 кВт (охлаждение)
63,0 кВт (обогрев)

PUHY-EP600YSNW-A1

69,0 кВт (охлаждение)
69,0 кВт (обогрев)

PUHY-EP650YSNW-A1

73,0 кВт (охлаждение)
73,0 кВт (обогрев)

PUHY-EP700YSNW-A1

80,0 кВт (охлаждение)
80,0 кВт (обогрев)

PUHY-EP750YSNW-A1

85,0 кВт (охлаждение)
85,0 кВт (обогрев)

PUHY-EP800YSNW-A1

90,0 кВт (охлаждение)
90,0 кВт (обогрев)

PUHY-EP850YSNW-A1

96,0 кВт (охлаждение)
96,0 кВт (обогрев)

PUHY-EP900YSNW-A1

101,0 кВт (охлаждение)
101,0 кВт (обогрев)

PUHY-EP950YSNW-A1

108,0 кВт (охлаждение)
108,0 кВт (обогрев)

PUHY-EP1000YSNW-A1

113,0 кВт (охлаждение)
113,0 кВт (обогрев)

PUHY-EP1050YSNW-A1

118,0 кВт (охлаждение)
118,0 кВт (обогрев)

PUHY-EP1100YSNW-A1

124,0 кВт (охлаждение)
124,0 кВт (обогрев)

PUHY-EP1150YSNW-A1

130,0 кВт (охлаждение)
130,0 кВт (обогрев)

PUHY-EP1200YSNW-A1

136,0 кВт (охлаждение)
136,0 кВт (обогрев)

PUHY-EP1250YSNW-A1

140,0 кВт (охлаждение)
140,0 кВт (обогрев)

PUHY-EP1300YSNW-A1

146,0 кВт (охлаждение)
146,0 кВт (обогрев)

PUHY-EP1350YSNW-A1

150,0 кВт (охлаждение)
150,0 кВт (обогрев)
