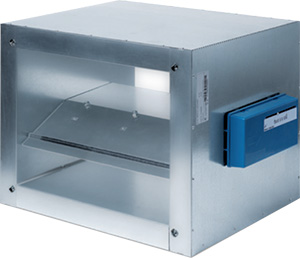

 | | Systemair RPK-S |

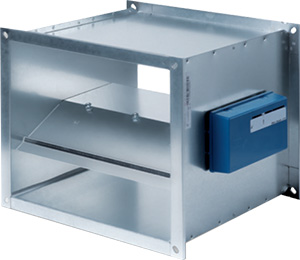

| |  | | Systemair RPK-S-I |
| Регуляторы постоянного расхода воздуха Systemair RPK-S и RPK-S-I
Преимущества:
-
Точность регулирования приточного и вытяжного воздуха в системах с постоянным расходом;
-
Необходимый расход воздуха легко настроить при помощи шкалы, прикрепленной к корпусу;
-
Механическая пружина, не требуется дополнительный источник энергии;
-
Корпус изготовлен из оцинкованной стали, заслонка из алюминия;
-
Гашение звуковых колебаний створки при помощи надувного компенсатора;
-
Погрешность ±5% (±10% для граничных значений);
-
Перепад давлений до 500 Па;
-
Длина прямолинейного участка до клапана минимально 3xD;
-
Диапазон рабочей температуры от -20 до +80°С;
-
RPK-S-I - с дополнительной звукоизоляцией для снижения шума;
-
Вертикальное, горизонтальное или диагональное расположение при монтаже (но створка только в горизонтальном положении);
-
Легкость монтажа;
-
Герметичное соединение с каналом;
-
Не требуется техническое обслуживание.
Описание:
RPK-S - прямоугольный регулятор постоянного расхода воздуха с механической пружиной, который используется для поддержания необходимого расхода воздуха в вентиляционных системах без дополнительного источника энергии.
Назначение:
Регулятор Systemair RPK-S позволяет задавать необходимый расход воздуха индивидуально для разных зон системы вентиляции. Рабочая температура RPK-S от -20 до +80°С при относительной влажности до 80%. Рекомендуемая скорость потока воздуха составляет от 3 до 8 метров в секунду, при перепаде давления до Δp<500 Па. Погрешность ±5% (±10% для граничных значений).
Конструкция:
Корпус регулятора Systemair RPK-S изготовлен из оцинкованной стали, заслонка из алюминия. Все стальные детали оцинкованы, пружины изготовлены из высококачественной стали. Используемые подшипники скольжения применимы в условиях высоких температур и не требуют смазки. Корпус регулировочного механизма выполнен из АБС-пластика, а функциональные части - из ПА-пластика. RPK-S-I - изолированная версия (тепло- и шумоизоляция 50 мм).
Монтаж:
Регулятор Systemair RPK-S устанавливается на горизонтальные, вертикальные или диагональные воздуховоды. Клапан должен находиться только в горизонтальном положении. При монтаже следует соблюдать рекомендацию: воздух должен входить в регулятор по направлению стрелки, которая расположена на корпусе регулятора. Фланцы регулятора присоединяется к воздуховоду соответствующего диаметра при помощи потайных винтов ø3,2x13 или ø3,9x16, или заклепок такого же диаметра. Для герметизации соединения воспользуйтесь уплотнительной лентой. После монтажа, регулирование необходимого расхода воздуха осуществляется поворотом рабочего винта.
Модификации регуляторов постоянного расхода воздуха Systemair RPK-S:
|
