Дизайнерские линейные решетки Systemair NOVA-Z с фиксированными ламелями

Описание:

NOVA-Z - это алюминиевые вентиляционные решетки с фиксированными ламелями, которые могут быть установлены в горизонтальном или вертикальном положении. Решетка Systemair NOVA-Z является оптимальным решением для сложных дизайнерских объектов, в которых делается акцент на внешний вид и детализацию используемых продуктов. Решетки NOVA-Z предназначены как для подачи, так и для вытяжки воздушного потока.

Решетки Systemair NOVA-Z можно соединить в бесконечно связанный ряд линейных решеток. Различные формы и специальные элементы позволяют производить монтаж в стены и потолки. Они могут поворачиваться под разными углами, подстраиваться под изогнутые стены с различными радиусами.

Достоинства:

• Вентиляционные решетки Systemair NOVA-Z являются частью архитектурного решения;
• Свободный выбор формы позволяет создать решетку под любую конфигурацию стены и потолка с любым искривлением или поворотом;
• Широкий размерный ряд;
• Простота установки в любой строительной конструкции;
• Практически бесконечная решетка с акцентом на точность и эстетику.

Конструкция:

Решетка NOVA-Z изготовлена из алюминиевых профилей без покраски или с покрытием RAL 9010 (цвет белый, 30% глянец). По желанию можно сделать в любой цветовой палитре RAL.

Горизонтально или вертикально ориентированные ламели с тремя различными размерами расстояний между ламелями крепятся на направляющие. Решетка может быть установлена с или без дополнительного обрамления. Решетки NOVA-Z используют один тип ламелей.

Конструктивное исполнение:

• Центральная решетка - Исполнение “M” с рамкой, которая открыта с обеих сторон. Устанавливается как центральная секция в полосе решеток.
• Концевая решетка - Исполнение “C” с рамкой, которая открыта с одной стороны. Устанавливается как последняя секция в полосе решеток.
• Закрытая решетка - Исполнение “О” с рамкой, которая закрыта со всех сторон. Устанавливается как отдельный элемент.
• Решетка без рамки - Без какой-либо буквы в коде заказа.

Модификации:

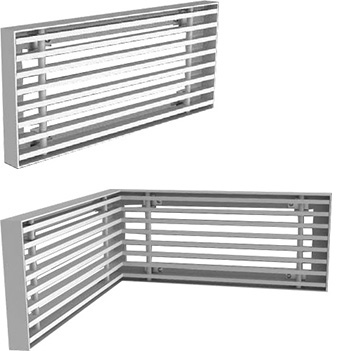

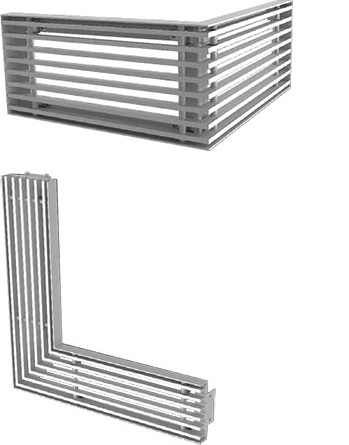

• NOVA-ZH - Решетка с горизонтальными ламелями;
• NOVA-ZHI - Решетка с горизонтальными ламелями для установки во внутренний угол;
• NOVA-ZHO - Решетка с горизонтальными ламелями для установки на внешний угол;
• NOVA-ZHL - Решетка с горизонтальными ламелями для установки в боковой угол;

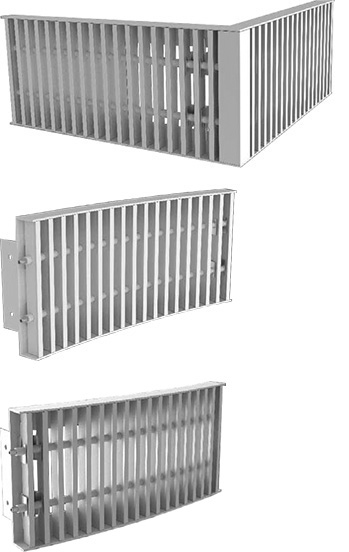

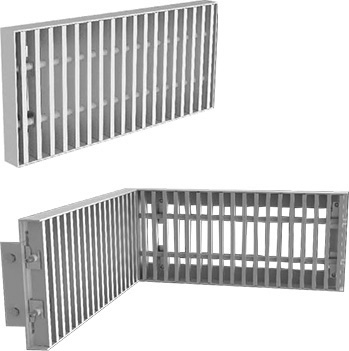

• NOVA-ZV - Решетка с вертикальными ламелями;
• NOVA-ZVI - Решетка с вертикальными ламелями для установки во внутренний угол;
• NOVA-ZVO - Решетка с вертикальными ламелями для установки на внешний угол;
• NOVA-ZVBI - Решетка с вертикальными ламелями для установки во внутренний радиус стен;
• NOVA-ZVBO - Решетка с вертикальными ламелями для установки в наружные радиусы стен.

»»»

Технические характеристики решеток Systemair NOVA-Z

Systemair NOVA-Z
