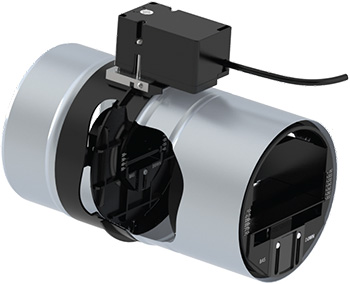

Двухуровневые регуляторы постоянного расхода воздуха Systemair RDR-2
Описание:
Двухступенчатый регулятор постоянного потока воздуха Systemair RDR-2 служит для точной механической настройки желаемого количества воздуха Vmin и Vmax в диапазоне давлений 60-250 Па. Изменение расхода из Vmin на Vmax выполняется с помощью переключения подаваемого напряжения (24 V или 230 V) в сервоприводе согласно спецификации. Регулятор предназначен для подачи и отвода воздуха.
Функции:
Воздушный поток проходит через отверстие внутри регулятора, в котором заслонка меняет положение в соответствии с настройкой потока воздуха. Заслонка связана с калибровочной пружиной, которая обеспечивает регулирование расхода. Параметры потока воздуха для Vmin или Vmax осуществляется с помощью вращения центрального винта, который перемещает регулирующий механизм вверх или вниз. Изменение скорости потока для Vmin и Vmax возможно только в пределах заданного диапазона регулятора, который указан в коде продукта. При коммутации напряжения механизм регулирования воздушным потоком из положения Vmin поворачивается на 90° и обеспечивать свободный проход воздушного потока в положении Vmax.
Конструкция:
Корпус регулятора Systemair RDR-2 изготовлен из оцинкованного стального листа. Механизм регулирования изготовлен из пластика (полистирол) серого цвета (класс прочности M1). Рабочий диапазон температур воздуха от +5 до +60°C.
Монтаж:
RDR-2 может быть установлен непосредственно на круглый вентиляционный воздуховод в вертикальном и горизонтальном положении. Если регулятор устанавливается в приточный воздуховод, расстояние между диффузором и регулятором не должно быть меньше 3-х диаметров воздуховода, при установке на вытяжку – не менее 1-ого диаметра воздуховода.
Systemair RDR-2 для воздуховодов 125-200
|
