 | | CAP-F-125-600-16
CAP-F-125-625-16
CAP-F-160-600-25
CAP-F-160-625-25
CAP-F-200-600-36
CAP-F-200-625-36
CAP-F-250-600-49
CAP-F-250-625-49
CAP-F-315-600-81
CAP-F-315-625-81 |

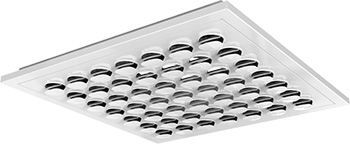

| Приточные сопловые диффузоры Systemair CAP-F для потолочного монтажа
Назначение
Потолочные диффузоры Systemair CAP-F с направленно регулируемыми форсунками предназначены для установки в подвесные потолки с размером ячейки 600x600 или 625х625 мм. Типичными местами установки являются офисы, больницы, общественные здания, бизнес-центры и т.д. Высота установки до 4м. Можно снять переднюю панель диффузора для доступа к системе воздуховодов и для облегчения очистки и обслуживания. При возникновении потребности в увеличении притока воздуха имеется возможность приспустить переднюю панель с образованием боковых зазоров. Тем самым обеспечивается возможность увеличения расхода приточного воздуха. Максимальный перепад температур между приточным воздухом и температурой воздуха в помещении ΔT=12 К.
Дизайн
Сопловые диффузоры Systemair CAP-F изготовлены из оцинкованной листовой стали, окрашенной порошковым методом в белый цвет. Сопла изготавливаются из противоударного полимера. Пластина диффузора подвижно крепится к основанию плотным круглым горизонтальным соединением с клапаном для регулировки расхода.
Монтаж
Приточный диффузор Systemair CAP-F специально разработан для скрытого монтажа в подвесной потолок и непосредственно устанавливаются в несущую конструкцию потолка. Подсоединяются к пленум-боксу Systemair THOR или напрямую к воздуховоду.
|
