<p style="text-align: center"><span style="color: #045a95">Нерегулируемая тяжелая опора<br /><strong>Big Foot HD Beam</strong></span></p>

Big Foot HD Beam



Big Foot Adjustable HD Beam

Тяжелая опорная рама «Тяжелая балка Big Foot»

Стандартное применение

Тяжелая балка Big Foot HD Beam была разработана как облегченный «спутник» тяжелого куба. Стандартное применение включает большие холодильные установки, большие установки для кондиционирования воздуха, тяжелые трубы и инженерные коммуникации. Тяжелая балка Big Foot HD Beam - это надежное и гибкое решение при установке в ограниченном пространстве или в строго вертикальном положении над имеющимися конструктивными кровельными балками. Благодаря распорке диаметром M24, встроенной в обе подножки для адаптации к уклонам крыши, дополнительная регулировка обычно не требуется. Дополнительный, «быстрое устанавливаемый» комплект зажимов обеспечивает прочное крепление сзади вспомогательных устройств или вторичных стальных конструкций.

Анализ методом конечных элементов (FEA)

Для оптимизации проектирования тяжелой опорной рамы Big Foot HD Beam могут быть рассчитаны определенные условия нагрузки с учетом общего веса, распределения веса и размеров. Для этого используется лидирующая в данной области промышленности программа анализа нагрузки ANSYS. Расчеты FEA выполняются на основе предоставляемой заказчиком информации в зависимости от размера и сложности схемы.

В комплект входят

  • Подножки, 2 шт.
  • Противовибрационные коврики, 2 шт.
  • Регулируемая поперечная балка, 1 шт.
  • Зажимы, 2 шт.
  • Инструкции по сборке

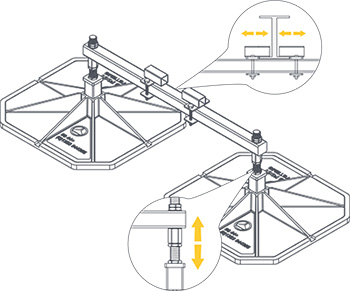

Регулировка высоты

Высота регулируется в пределах 255 мм – 360 мм. Можно производить замену подножек Big Foot с разными ножками для получения опор разной высоты и разных опорных поверхностей.

Внешний вид тяжелых опор Big Foot HD Beam
Внешний вид тяжелых опор Big Foot Adjustable HD Beam
Посмотреть технические характеристики тяжелых опор Big Foot HD Beam
Примеры монтажа оборудования на тяжелых опорах Big Foot HD Beam
