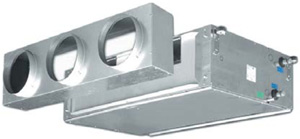

| Канальные высоконапорные фэнкойлы Systemair SFH
Возможные конструктивные исполнения по числу трубных подсоединений:
Основные особенности Systemair SFH:
-
-
Номинальная холодопроизводительность Systemair SFH в режиме охлаждения лежит в пределах от 4.00 до 16.53 кВт;
-
Номинальная теплопроизводительность Systemair SFH в режиме нагрева лежит в пределах от 6.00 до 23.40 кВт;
-
Высококачественные материалы;
-
Энергосберегающие технологии;
-
Высокая производительность фэнкойлов с возможными комбинациями 3-х и 4-х рядных теплообменников;
-
Горизонтальная и вертикальная установка;
-
Удобный монтаж и простота обслуживания;
-
Безкорпусная модель в напольных фэнкойлах Systemair SFH;
-
Внешнее статическое давление 0-35-50-60-160 Па.
Конструктивные особенности Systemair SFH:
-
Корпус изготовлен из оцинкованной стали с теплопароизоляцией;
-
Центробежный вентилятор двойного всасывания, рабочее колесо которого установлено непосредственно на валу двигателя и тщательно отбалансировано статически и динамически в процессе производства;
-
Однофазный 4-х скоростной двигатель со встроенной тепловой защитой;
-
Теплообменник из бесшовной медной трубки с алюминиевым оребрением. Подсоединение труб расположено по умолчанию с левой стороны, если смотреть на лицевую панель (правостороннее подключение – по запросу). При необходимости изменить сторону подключения можно в процессе монтажа;
-
Теплообменник из бесшовной медной трубки с алюминиевым оребрением;
-
Очищаемый синтетический фильтр закреплен на раме из оцинкованной стали и благодаря направляющим легко устанавливается и демонтируется.
Основные аксессуары (опции) Systemair SFH:
-
3-х ходовые клапаны с приводом 230 В типа ОТКР/ЗАКР;
-
3-х ходовые клапаны c приводом 24 В модулирующие;
-
Электронагреватель BEM;
-
Очищаемый синтетический фильтр G3 SFM толщиной 48 мм, эффективность 84 %;
-
Различные пленумы, решетки, заслонки, панели и др.
Системы управления Systemair SFH:
-
Настенные пульты управления: ТMO-T*, TMO-T-AU* (для типоразмеров 03-04-05 только совместно с усилителем сигнала SEL-S);
-
Управление по типу ведущий/ведомый;
-
Централизованная система управления;
-
Беспроводная система управления по радиоканалу.
Эксплуатационные ограничения Systemair SFH:
-
Макс. рабочее давление воды: 8 бар;
-
Мин. температура воды: +5ºС;
-
Макс. температура воды: +80ºС;
-
Мин. температура воздуха: +6ºС;
-
Макс. температура воздуха: +50ºС;
-
Относительная влажность: 15-75%;
-
Напряжение питания: 220 В/1 ф/50 Гц.
2-х трубная система, 3-х рядный теплообменник, статическое давление 35-60 Па:
Systemair SFH-01-3
4.0 - 4.8 кВт (охлаждение) 6.0 - 7.3 кВт (нагрев)
Systemair SFH-02-3
6.0 - 6.6 кВт (охлаждение) 8.8 - 9.5 кВт (нагрев)
Systemair SFH-03-3
7.7 - 8.9 кВт (охлаждение) 11.2 - 13.0 кВт (нагрев)
Systemair SFH-04-3
8.8 - 10.8 кВт (охлаждение) 12.6 - 15.8 кВт (нагрев)
Systemair SFH-05-3
12.0 - 14.1 кВт (охлаждение) 17.3 - 20.6 кВт (нагрев) |
