<p align="center"><font color="#045a95">Холодильные машины<br /><strong>McQuay  WSC<br /></strong>с холодопроизводительностью<br />от 300 до 4500 кВт</font></p>

McQuay WSC



McQuay WDC

Холодильные машины McQuay WSC/WDC с водяным конденсатором и центробежными компрессорами

Холодильные машины McQuay WSC/WDC с водяным охлаждением конденсатора являются холодильными машинами, разработанными для внутренней установки. Компания McQuay при разработке создавала компактные по размерам блоки. В холодильных машинах компания McQuay использует современный хладагент - R134A. Данные модели оснащены встроенной системой мониторинга и диагностики, дающие возможность подсоединяться к внешним системам управления (системы управления зданиями).

Существуют следующие модификации McQuay WSC/WDC:

  • McQuay WSC - исполнение с 1 центробежным полугерметичным компрессором с одной ступенью охлаждения (производительность 300 – 4500 кВт);
  • McQuay WSC - исполнение с 2 центробежными полугерметичными компрессорами с одной ступенью охлаждения (производительность 600 – 9000 кВт);

Вариантность комплектации McQuay WSC/WDC:

  • Огромное количество вариантов комплектации чиллеров серий WSC и WDC теплообменниками и компрессорами различного конструктивного исполнения и производительности расширяет возможности выбора агрегатов, отвечающих требованиям заказчиков. Специальная интеллектуальная программа подбора позволяет рассчитать чиллер требуемой мощности, КЭЭ и габаритных размеров;
  • Для агрегатов WSC существует 1,1 млн. возможных комбинаций, для агрегатов WDC – 0,75 млн. возможных комбинаций;
  • Озонобезопасный хладагент R134a;
  • Плавное управление холодопроизводительностью;
  • Интеграция в систему управления зданием (BMS);
  • Кожухотрубные теплообменники испарителя и конденсатора затопленного типа с заменяемыми медными трубками, отличающиеся высокой эффективностью теплопередачи;
  • Разделение силовой и управляющих частей электрощита;
  • Контроллер.

Высокий коэффициент энергетической эффективности McQuay WSC/WDC:

  • Высокий КЭЭ при полной нагрузке – до 7. Наивысший КЭЭ при частичной нагрузке – до 12 (в случае использования преобразователя частоты);

Уникальная конструкция компрессоров McQuay WSC/WDC:

  • Конструкция компрессоров, предусматривающая наличие окна нагнетания с изменяемым проходным сечением, позволяет добиться уменьшения производительности агрегата от 100 до 10% (для чиллеров моделей WSC) и от 100 до 5% (для моделей WDC) без использования энергетически неэффективной системы байпасирования горячего газа. По мере снижения нагрузки подвижные кулиски перекрывают окно нагнетания рабочего колеса компрессора. Тем самым устраняется вероятность помпажа последнего, т.е. автоколебательного процесса, при котором давление нагнетания периодически резко падает, а направление движения газа изменяется на обратное. Такое конструктивное решение обеспечивает не только стабильность работы агрегата, но и улучшение его акустических характеристик при снижении нагрузки – уникальная особенность, свойственная только центробежным компрессорам производства McQuay;

Защита компрессора в случае нарушения энергоснабжения McQuay WSC/WDC:

  • Сбой в подаче питания нарушает нормальную последовательность останова компрессора. В такой ситуации смазочный насос, как правило, не работает, что приводит к повреждению подшипников из-за недостатка смазки и, соответственно, к сокращению срока службы компрессора. Для решения этой проблемы специалисты компании McQuay предусмотрели в чиллерах серий WSC/WDC специальный механизм смазки. Устройство состоит из емкости, содержащей смазочное масло, и поршня со сжатой пружиной. Оно обеспечивает принудительную (под давлением) смазку подшипников в период после сбоя подачи питания, когда рабочее колесо компрессора продолжает вращаться по инерции. Минимизации негативных последствий также способствует малая инерционность компрессора, благодаря которой он быстро сбрасывает обороты и останавливается;

Использование конденсатора для хранения хладагента McQuay WSC/WDC:

  • Конденсатор, благодаря тщательно рассчитанному внутреннему объему и наличию изолирующих вентилей, может аккумулировать весь объем заправленного в систему хладагента. Использование теплообменника в качестве емкости для хранения рабочего вещества в большинстве случаев исключает необходимость применения отдельных накопительных резервуаров и снижает затраты на техническое обслуживание агрегата;

Низкий уровень шума McQuay WSC/WDC:

  • Снижение уровня шума чиллеров WSC/WDC достигается за счет впрыска жидкого хладагента в секцию нагнетания компрессора, а также уникального конструктивного исполнения последнего. Такое исполнение обеспечивает снижение шумности работы компрессора по мере уменьшения нагрузки (в отличие от центробежных компрессоров других производителей);
  • Впрыск жидкого хладагента - небольшое количество жидкого хладагента отбирается из конденсатора и подается в секцию нагнетания компрессора. При впрыскивании капли жидкости, с одной стороны, поглощают звуковую энергию, что приводит к уменьшению уровня шума компрессора, а с другой – по мере испарения снижают перегрев на стороне нагнетания;

Преимущества чиллера с двумя компрессорами по сравнению с двумя однокомпрессорными чиллерами McQuay WSC/WDC:

  • Меньшая стоимость монтажных работ;
  • Больший коэффициент энергетической эффективности при частичной нагрузке;
  • Меньшая занимаемая площадь;
  • Две электрические панели, два масляных контура;

Увеличение КЭЭ в условиях частичной нагрузки McQuay WSC/WDC:

  • Возможность использования всей поверхности теплопередачи при работе только одного компрессора, а также выполнение регулирования скорости компрессора с помощью преобразователя частоты позволяют добиться исключительной энергетической эффективности агрегатов серии WDC в условиях частичной нагрузки;

Исключительная надежность McQuay WSC/WDC:

  • В чиллерах WDC предусмотрено по одному, единому для двух контуров хладагента, теплообменнику испарителя и конденсатора, каждый из которых укомплектован электрической панелью, компрессором с устройством пуска и системой смазки. Благодаря такому конструктивному исполнению чиллеры этой серии отличаются повышенной надежностью и низкими расходами на обслуживание. Система сохраняет работоспособность даже при частичном отказе, т.е. в случае неисправности одного из компрессоров оставшийся компрессор автоматически начинает работать в режиме компенсации, поддерживая производительность агрегата на уровне вплоть до 60% от номинальной;

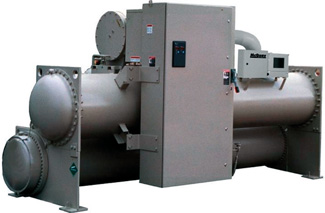

McQuay WSC
от 300 до 4500 кВт (охлаждение)

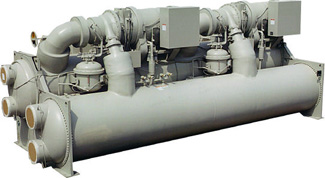

McQuay WDC
от 600 до 9000 кВт (охлаждение)
